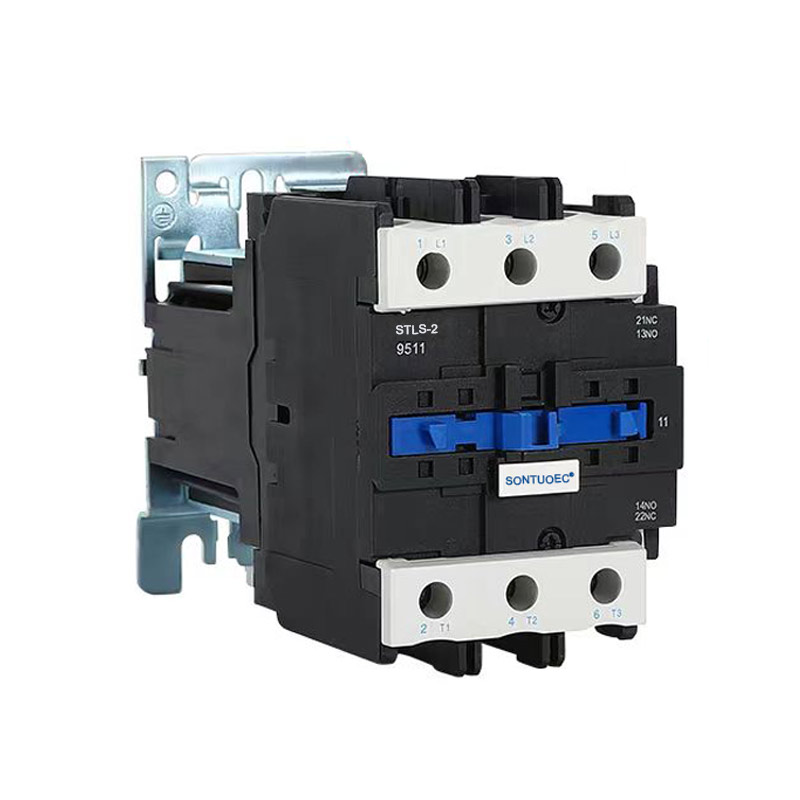

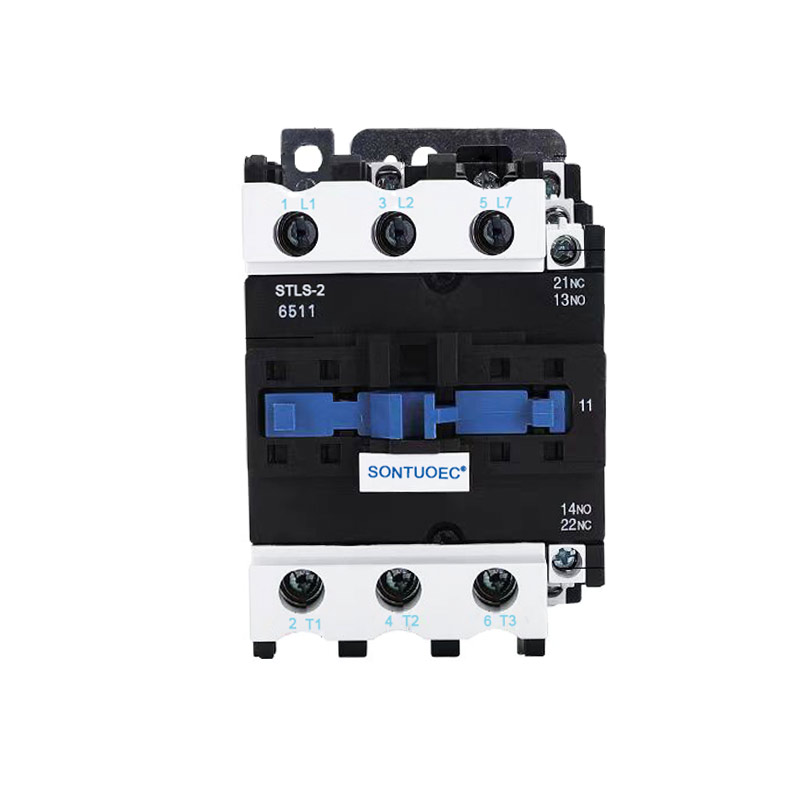

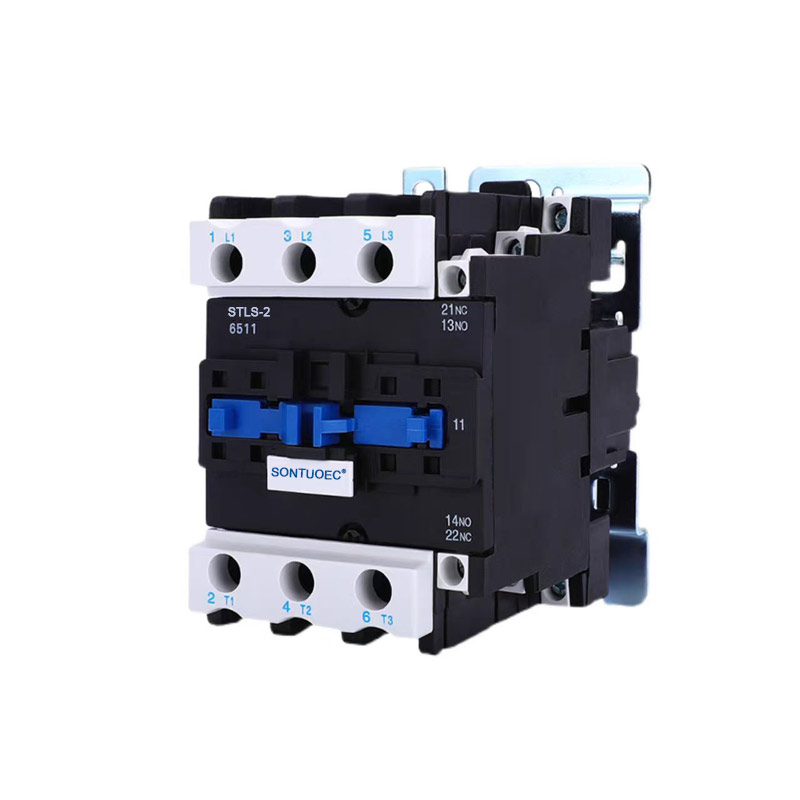

STS-2 (CJX2) Series Mekanika Interlocking Contacting

STS-2 (CJX2) Series Mechanical Interlocking dia mety amin'ny fampiasana ny faribolana mankany amin'ny volonta misy isa 660v AC 50hz, 620A, ho an'ny fiovan'ny môtô. Ity fitaovana fampifangaroana mekanika ity dia manome antoka ny fifandraisan'ny mpisava lalana roa miovaova. Mifanaraka amin'ny fenitra IEC60947-1.

MODELY:STLS-2(CJX2)

Alefaso ny fanontaniana

Mombamomba ny vokatra

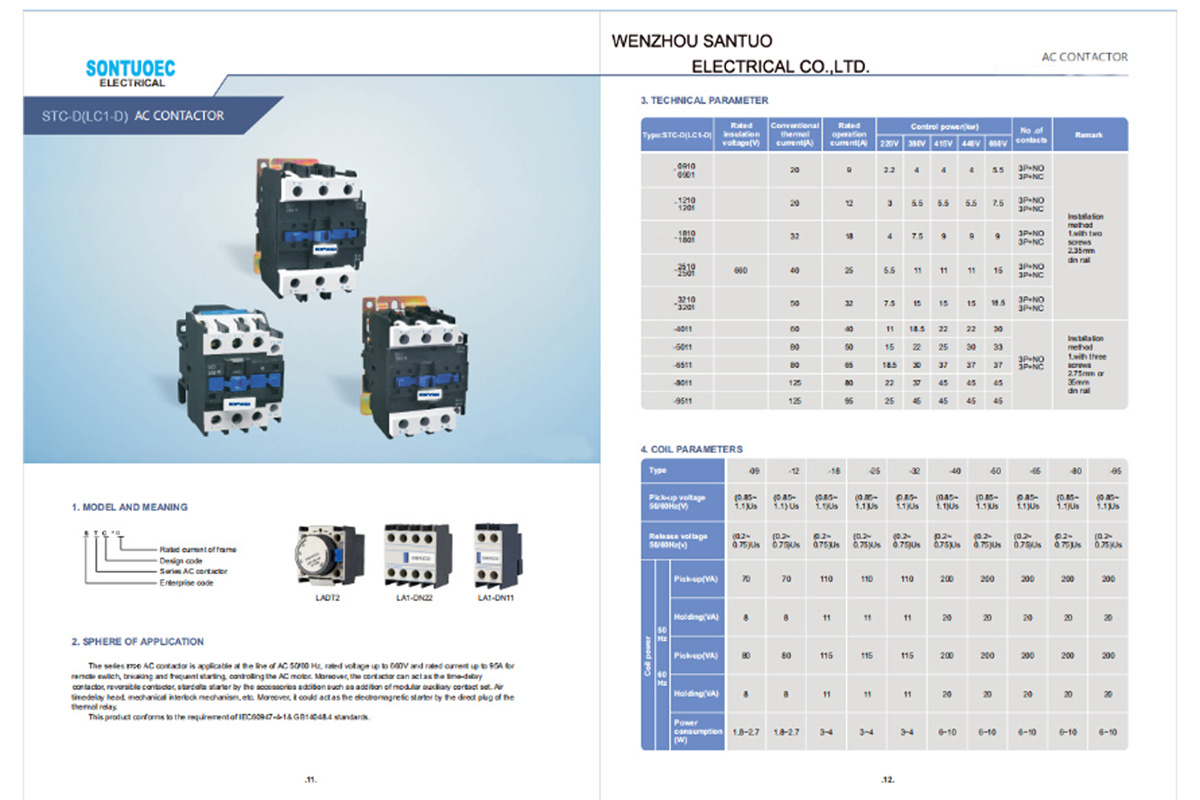

Type		Sthl-2	Sthl-2	Sthl-2	Sthl-2	Sthl-2	Sthl-2	Sthl-2	Sthl-2	Sthl-2	Sthl-2
		9	12	18	25	32	40	50	63	80	95
									60
Voltage Insulatio		660	660	660	660	660	660	660	660	660	660
Thermal amin'ny fomba mahazatra		20	24	32	40	50	60	75	80	110	125
amin'izao fotoana izao		20	24	32	40	50	60	75	80	110	125
Fandidiana fandidiana		9	12	16	25	32	40	50	63	80	95
amin'izao fotoana izao		9	12	16	25	32	40	50	63	80	95
NAHAFEHY	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
Hery (KW)	380v	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	35	37	45	45
	440v	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45

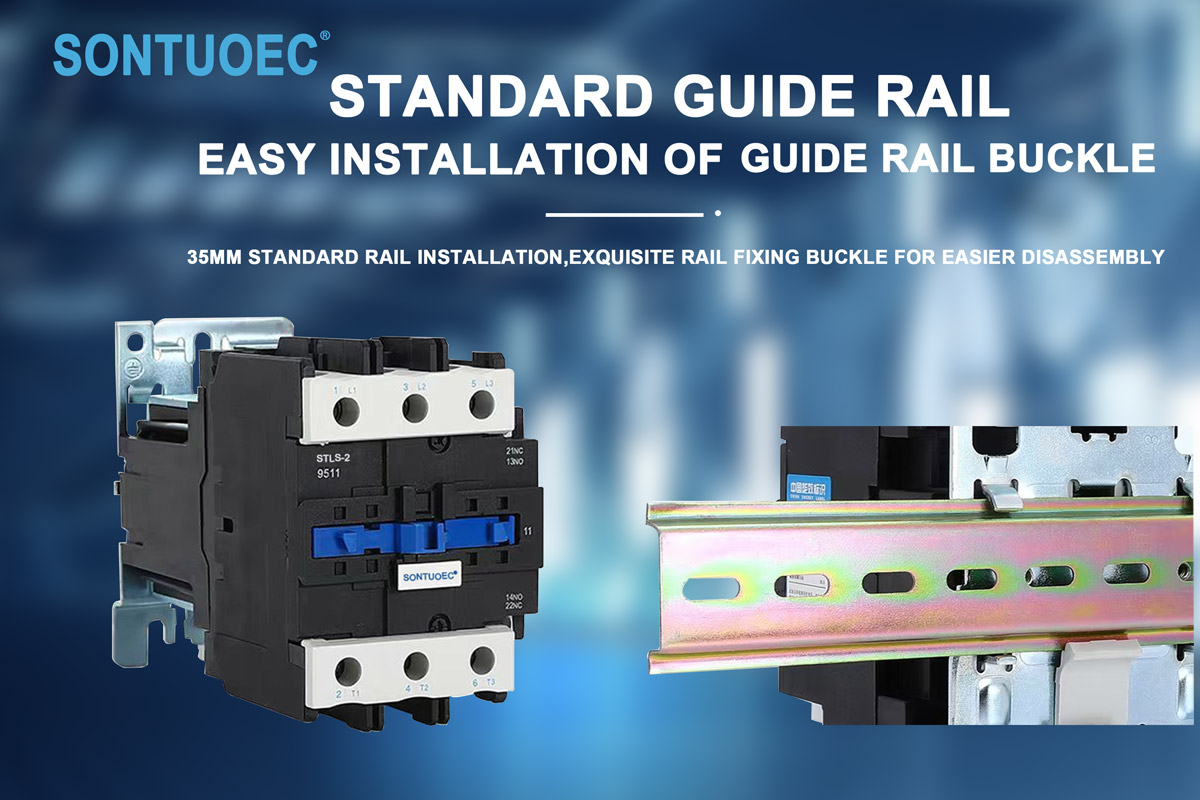

Fanamarihana		Ny fametrahana ny					Ny fametrahana ny
		Ny famerenana dia afaka mampiasa kiraro roa					Fitaovana telo
		ary ampiasao koa ny 35mm					screws ary ampiasao koa ny
		Raillation Rail					75mm na $ 35mm
							lalamby

Firafitra sy toetra

FRANTARA:

3P AC AC AC AC AC ny rafitra elektromagnetika (anisan'izany ny coil, core, sns, sns), anisan'izany ny fifandraisana fifandraisana (ny fifandraisana lehibe sy ny fifandraisana fanampiny), fitaovana famonoan-tena sy ny akorandriaka. Anisan'ireny, ny fifandraisana lehibe dia ampiasaina amin'ny fitondra avo ankehitriny, ary ny fifandraisana fanampiny dia ny mahatsapa ny fifindrana sy ny valintenin'ny fifehezana.

Toetoetra:

Miaraka amin'ny fifandraisana mahaleo tena telo, dia afaka mifehy hery telo sy roa zero miaraka amin'ny fotoana iray ihany.

Ny rafi-pifandraisana dia vita amin'ny fitaovana avo lenta miaraka amin'ny fitondran-tena tsara sy ny fanoherana.

Ny rafitra elektromagnetika dia manana hery ampy hanamafisana sy hamotsorana ny fifandraisana.

Ny fitaovana famonoana ARC dia afaka mamono tsara ny ARC izay vokarina rehefa tapaka ny fifandraisana, miaro ny fifandraisana amin'ny fahasimbana.

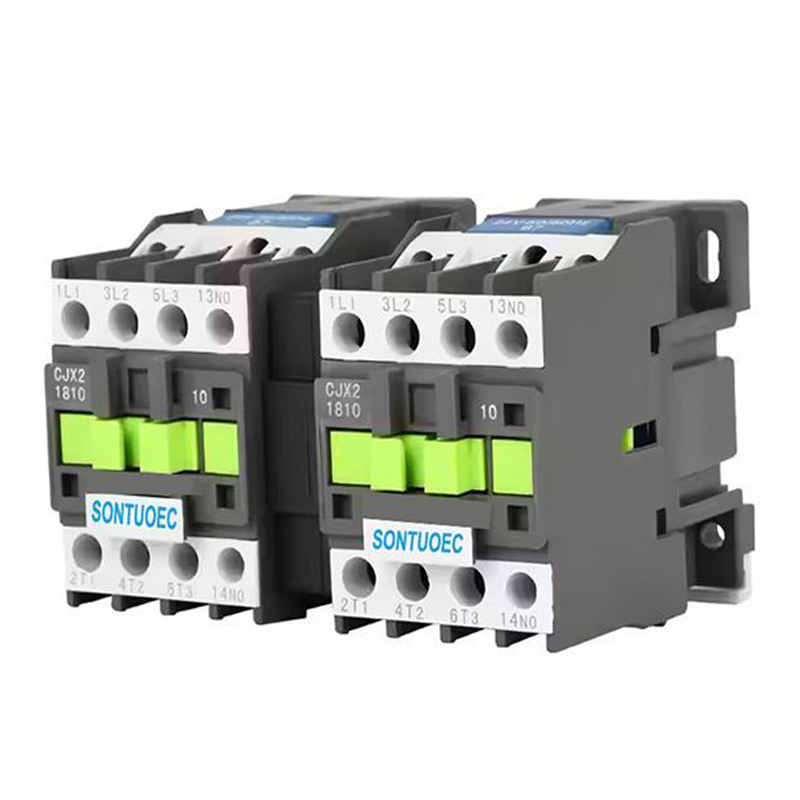

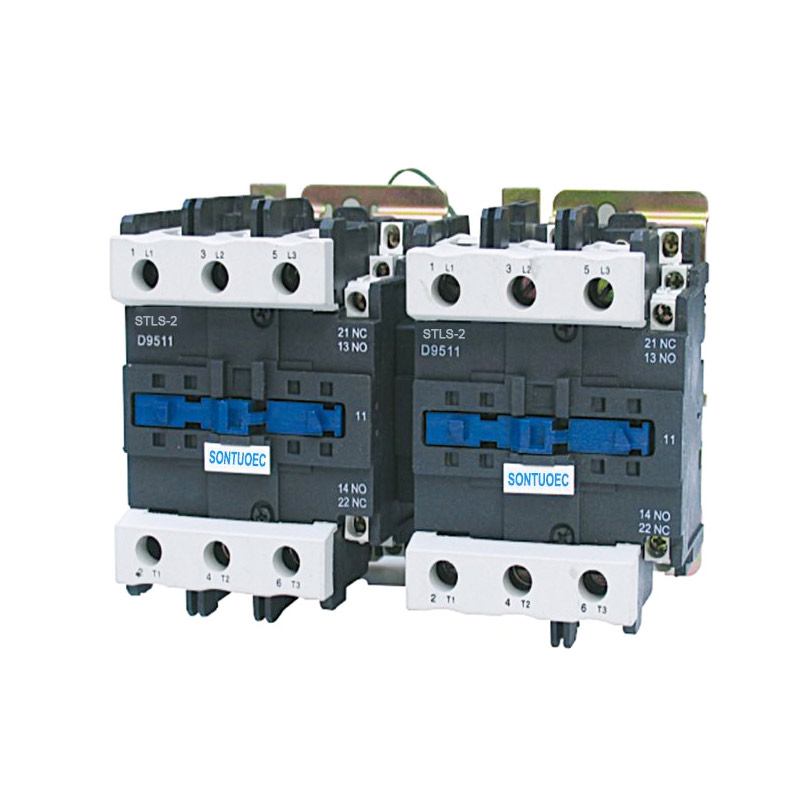

STS-2 (CJX2) CIVANIKA Mekanika Interlocking dia mety amin'ny fampiasana ny siram-bolam-bidy ao amin'ny 660v AC 50hz na 60hz, voamarina ankehitriny hatramin'ny 95a, ho fanamboarana & fanarahana matetika sy mifehy ny môtô. Natambatra tamin'ny fanakanana fifandraisana mpanampy, ny fanemorana ny fotoana sy ny machine-interlocking sns, dia lasa mpanemotra, mpanelanelana mekanika, kintana star-delta starter. Miaraka amin'ny rihana mafana, atambatra ao amin'ny Starter elektromagnetika. Ny resy dia novokarina araka ny IEC 60947-1.

Fitsipiky ny fandidiana

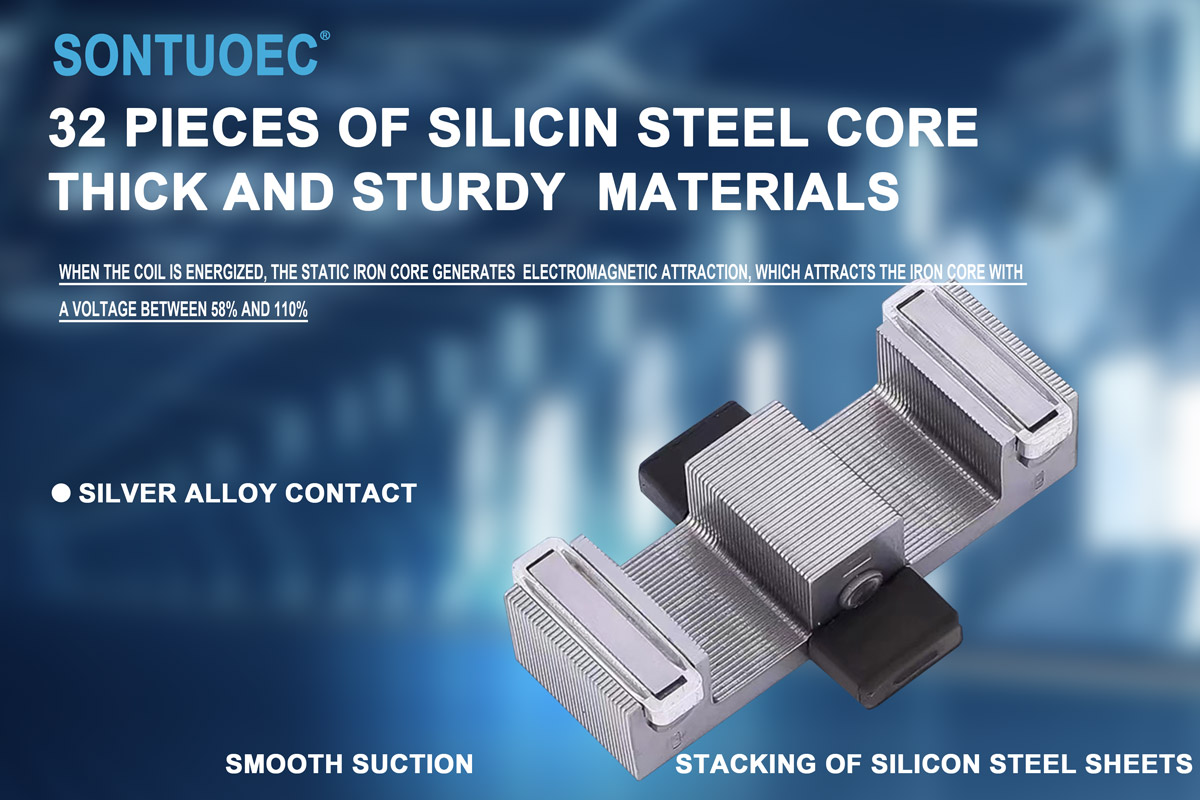

Rehefa mihamalemy ny coil amin'ny 3P AC AC, ny Core Iron dia miteraka ny magnetisme ary manintona ny rafitra fifandraisana hanidy, ka mampifandray ny famatsiana herinaratra telo sy tariby telo. Rehefa manome hery ny coil, dia very ny tsaramaso ary ny rafitry ny fifandraisana dia manasaraka ny hetsika amin'ny lohataona, ka esory ny famatsiana herinaratra telo-telo avy amin'ny tsipika telo-telo. Amin'izany fomba izany, ny mpandraharaha 3P AC AC dia afaka mahatsapa ny fifehezana lavitra ny entana elektrika.

Fampiharana ny scenarios

3P Ac Contactor dia ampiasaina betsaka amin'ny rafitra herinaratra isan-karazany izay mila mifehy ny hery telo sy ny tsipika iray mitovy amin'ny fotoana mitovy, toy ny:

Fielim-pampianarana momba ny indostria: zatra mifehy ny fiandohan'ny moto, ajanony ary avereno ny fandidiana.

Rafitra herinaratra: zatra nahatsapa ny fifehezana lavitra sy ny fiarovana ny rafi-pahefana.

Fananganana automation: zatra mifehy ny fanombohana sy ny fijanonana ny jiro, ny fitrandrahana rivotra ary fitaovana hafa.
