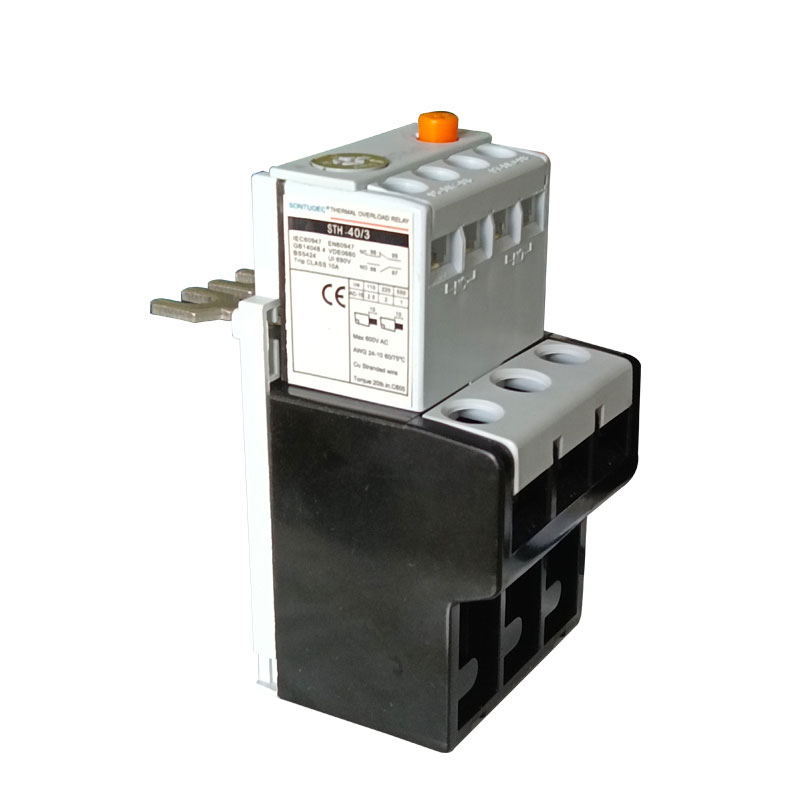

STH-40 Series Thermal Overload Relay

STH-40 Series Thermal Overload Relay dia mety amin'ny fizaran-tany ao amin'ny AC 50/60 HZ, volavolan-dalàna fandidiana hatramin'ny 660v. Ary afaka mahatsapa ny fiasan'ny fiarovana be loatra sy ny fiarovana ny dingana ho an'ny moto. Ity vokatra ity dia mifanaraka amin'ny GB14048.4, iEc60947- fenitra.

MODELY:STH-40

Alefaso ny fanontaniana

Mombamomba ny vokatra

Taratasy teknika lehibe:

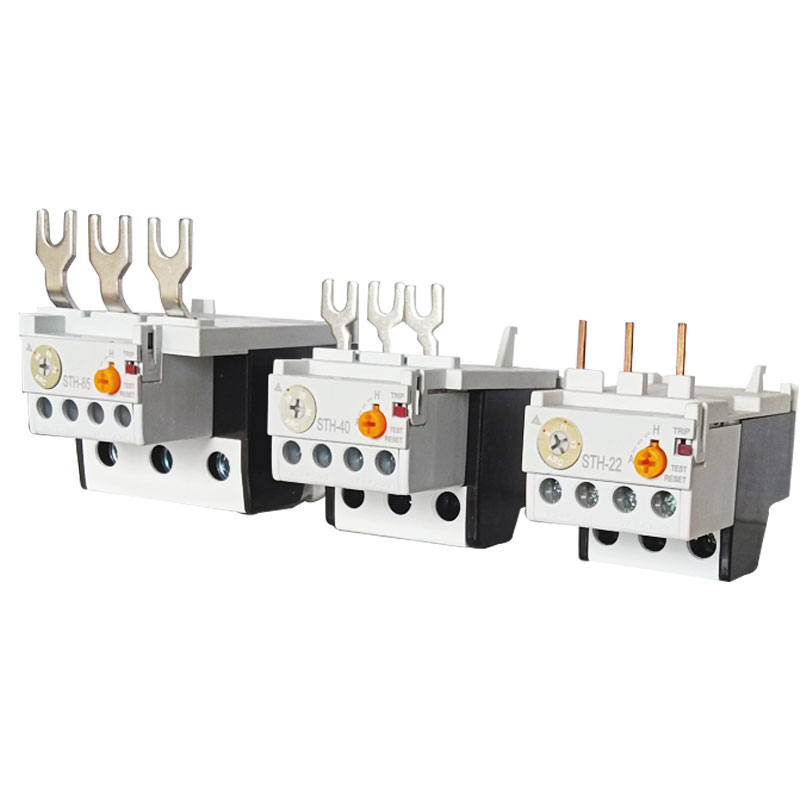

MODELY	amin'izao fotoana izao	Mety amin'ny mpandresy
STH-22/3	0.4-63a	GMC-9 ~ 22
STH-22/3	0.63-1a	GMC-9 ~ 22
STH-22/3	1-1.6a	GMC-9 ~ 22
STH-22/3	1.6-2.5a	GMC-9 ~ 22
STH-22/3	2.5-4a	GMC-9 ~ 22
STH-22/3	4-62	GMC-9 ~ 22
STH-22/3	5-8a	GMC-9 ~ 22
STH-22/3	6-9a	GMC-9 ~ 22
STH-22/3	7-10a	GMC-12 ~ 22
STH-22/3	9-13A	GMC-12 ~ 22
STH-22/3	12-18a	GMC-18 ~ 22
STH-22/3	16-22a	GMC-22
STH-40/3	18-26a	GMC-32 ~ 40
STH-40/3	24-36a	GMC-32 ~ 40
STH-40/3	28-40a	GMC-40
STH-85/3	34-50a	GMC-50 ~ 85
STH-85/3	45-65a	GMC-50 ~ 85
STH-85/3	54-75a	GMC-65 ~ 85
STH-85/3	63-85a	GMC-75 ~ 85

STH-40 Series Thermal Overload Relay

Fizarana lehibe

Fiarovana ny môtô: Ny fiasa lehibe amin'ny ranon-tsarimihetsika mavesatra dia ny fisorohana ny môtô tsy ho simba noho ny be loatra. Rehefa be loatra ny môtô, ny rihana mavesatra dia hanapaka ny famatsiana herinaratra ara-potoana mba hisorohana ny moto amin'ny fandoroana.

Fiarovana ny tsipika herinaratra: ankoatry ny fiarovana ny moto, ny fihenan'ny thermal be loatra dia afaka miaro ny laharan'ny herinaratra. Rehefa be loatra ny môtô, dia hitombo ny môtô, izay mety hitombo, izay mety hiteraka be loatra sy mampihena ny tsipika. Amin'ny alàlan'ny fanaraha-maso ny fiovana amin'izao fotoana izao, ny fihoaram-peo mavesatra dia mamaritra raha miha-mavesatra ny tsipika ary manapaka ny famatsiana herinaratra raha ilaina.

Manatsara ny fiarovana ny rafitra herinaratra: Ny fihoaram-pefy dia afaka manakana ny fahasimban'ny môtô sy ny herinaratra, ka mampihena ny tahan'ny tsy fahombiazan'ny rafi-pahefana sy fanatsarana ny fiarovana ny rafi-pahefana.

Fitsipiky ny fandidiana

Ny fitsipiky ny fandidiana ny thermal dia mifototra amin'ny fiantraikany mafana sy ny mari-pana amin'ny hafanana amin'ny bimetal. Rehefa misy enta-mavesatra amin'ny môtô, ny fitomboan'ny ankehitriny, dia miteraka hafanana kokoa ho vokarina amin'ny singa manafana ny fihoaram-pefy. Io hafanana io dia nafindra tany amin'ny bimetal, izay miondrika rehefa mafana izy satria vita amin'ny alloy roa misy fahasamihafana lehibe amin'ny fitrandrahana linear. Rehefa miondrika ny bimetal amin'ny iray, dia hitarika ny coil elektromagnetika mba hanamafisana azy, izay handroaka ny fifandraisana hanao hetsika ary hanapaka ny famatsiana herinaratra.

Sokajy ny fampiharana

Ny fihenam-bidy mavesatra dia matetika ampiasaina amin'ny boribory miaraka amin'ny AC 50hz, ny volan'ny insulation ny 660v sy ny 06.1 ~ 630a, ary ampiasaina amin'ny fiarovana ny motors-telo-telo indrindra. Azo ampiasaina ihany koa izy io mba hananganana starter miaraka amin'ny mpandraharaha AC izay namboarina mba hanomezana fiarovana tanteraka amin'ny môtô.

Endri-javatra vokatra

Firafitra tsotra: Ity ranon-javatra feno hafanana ity dia mazàna dia manangana famolavolana stroklika tsotra tsotra, ka mora ny mametraka sy mampiasa.

Feno feno: Ho fanampin'ny fiasan'ny fiarovana be loatra, izany dia manana ny fiasan'ny fiarovana ny fiatoana sy ny mari-pana amin'ny mari-pana.

Ny vidiny ambany: raha ampitahaina amin'ny fitaovana fiarovana amin'ny motera hafa, ny vidin'ny tafiky ny thermal dia ambany, izay mampihena ny vidin'ny mpampiasa.

Fampisehoana fiasa maharitra: satria mampifandray an'i Bimetal ho singa saro-pady, dia maharitra sy azo itokisana ny fampisehoany.
