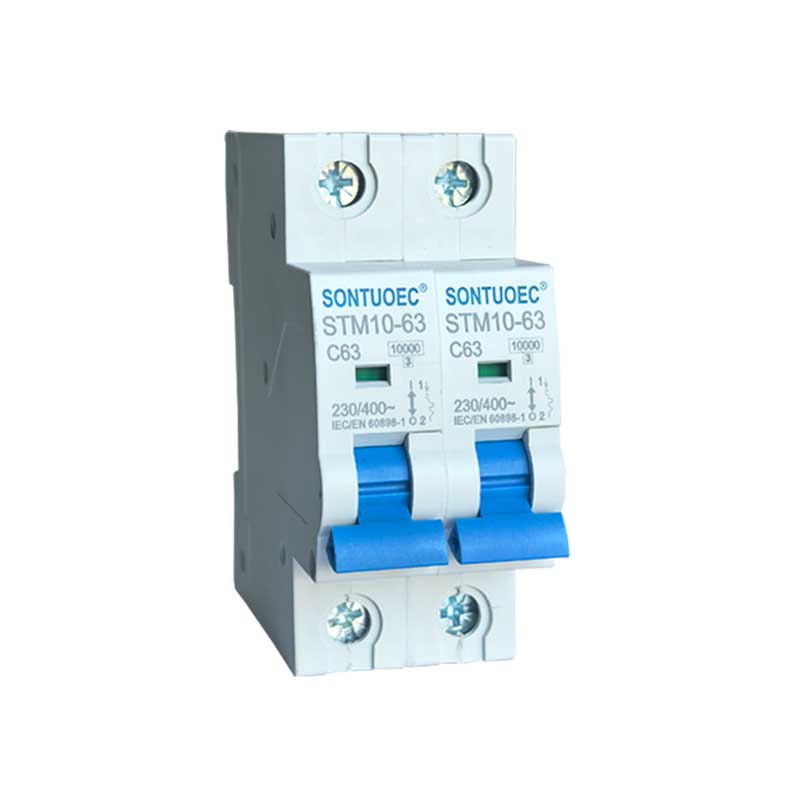

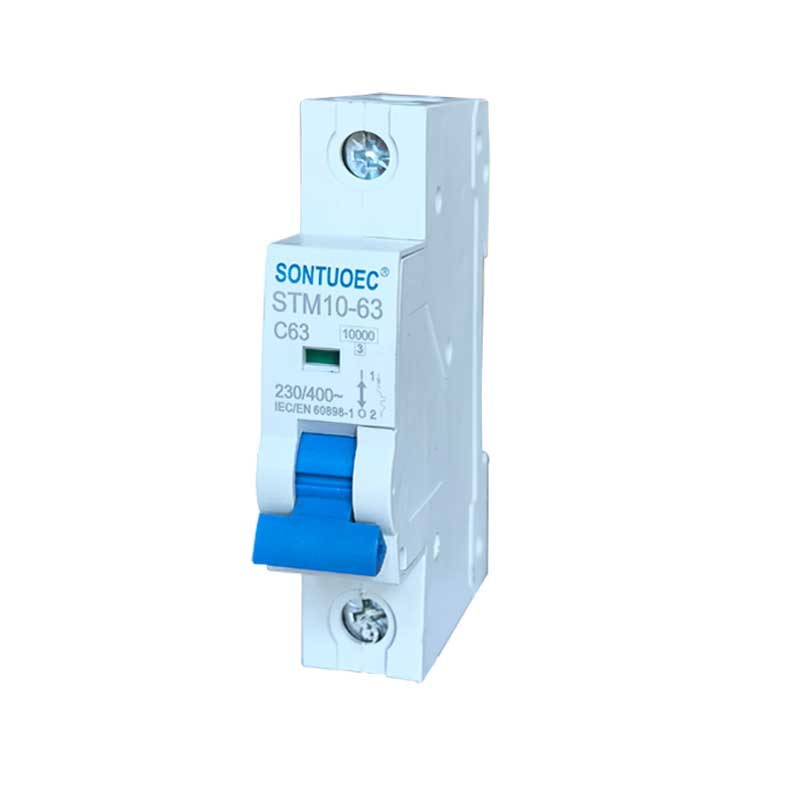

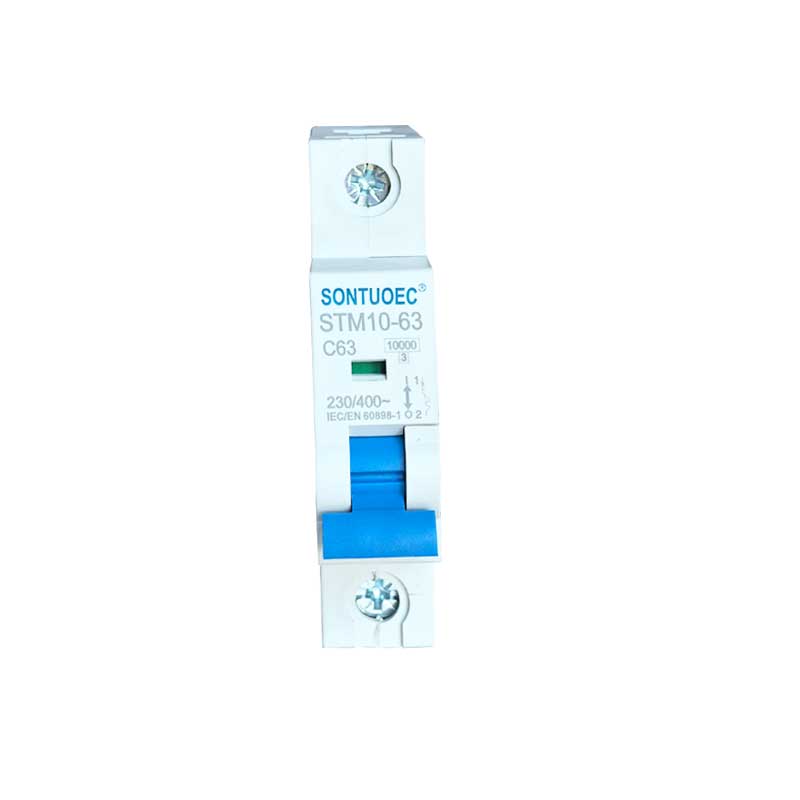

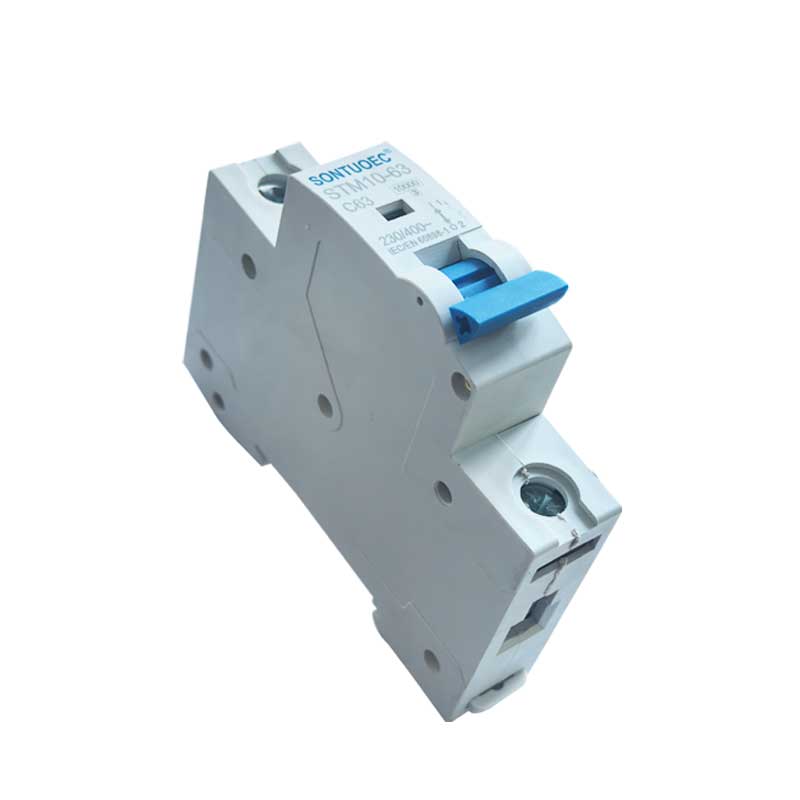

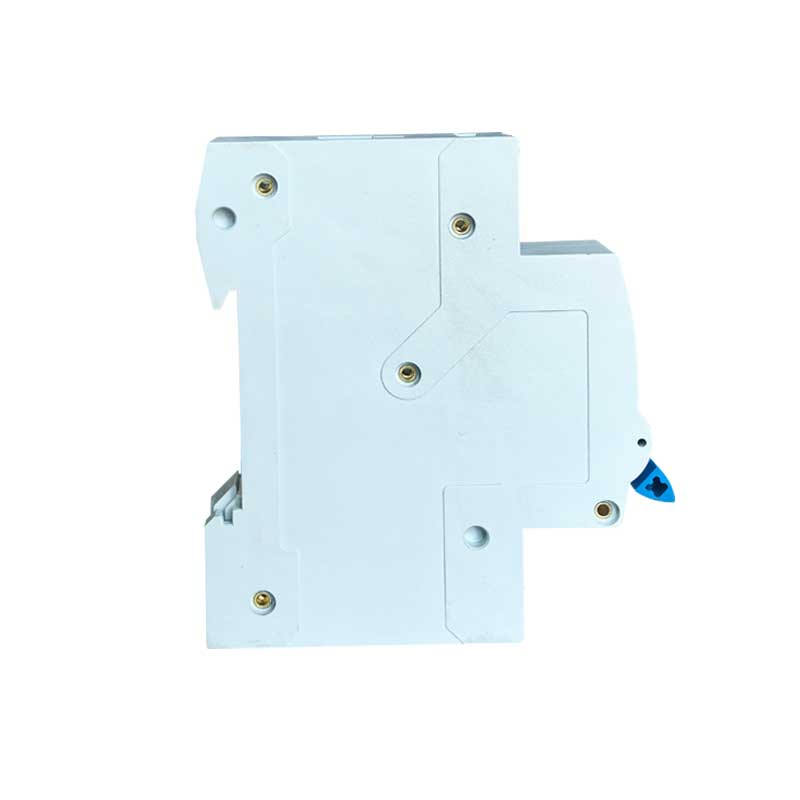

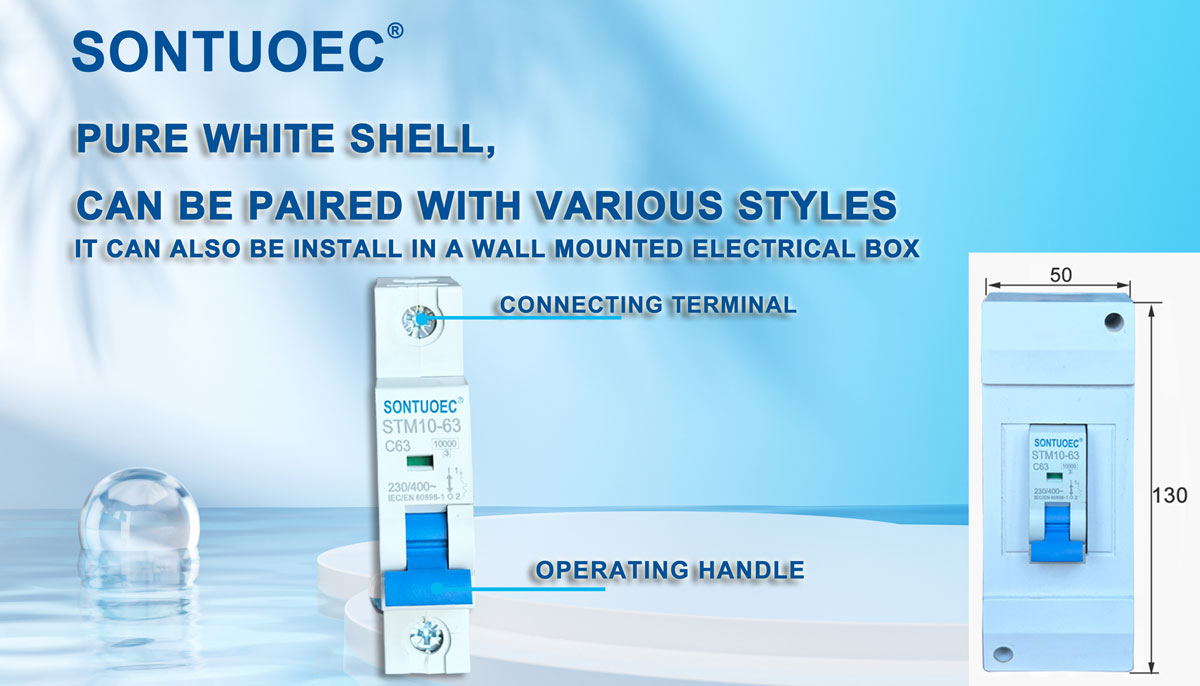

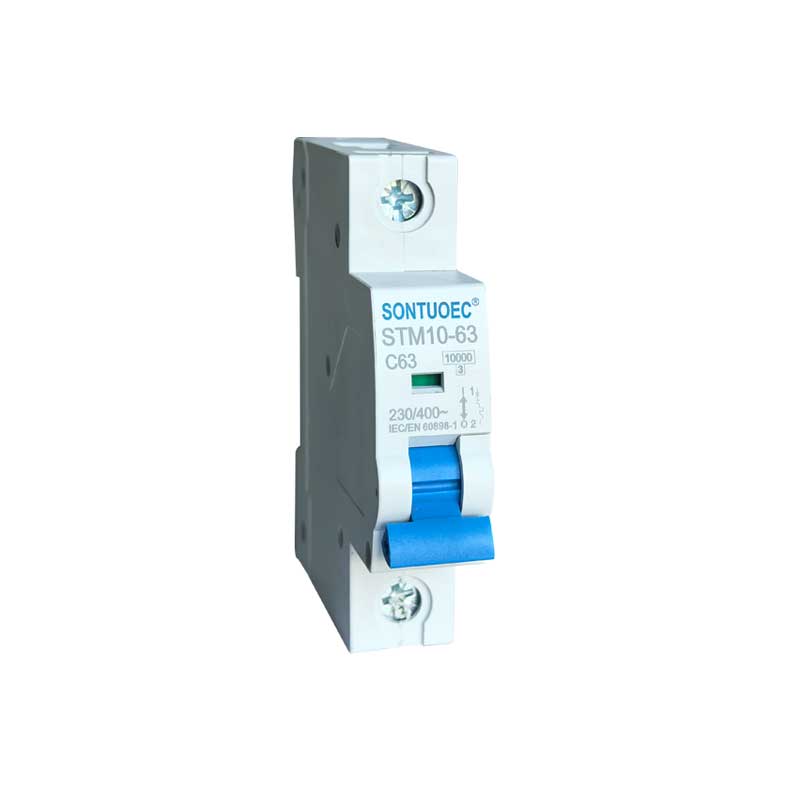

Sontuoec Factory Direct Vente MCB Stm10-63 Series 6ka Miniature Circuit Breaker

SONTUOEC dia iray amin'ireo mpamatsy / mpanamboatra sinoa manokana amin'ny famokarana fitaovana elektrika kely isan-karazany STM10-63 Series high breaking miniature circuit breaker manana ny endri-javatra ny rafitra mandroso, fampisehoana azo itokisana, fahatapahana avo, endrika kanto ary ny akorany sy ny ampahany dia vita amin'ny akora misy fiantraikany fanoherana, mahery lelafo-retardant endri-javatra. Mety amin'ny rafitra herinaratra 50 na 60 matetika, Ue 400V sy ambany, Ui 63A ary ambany. Izy io dia ampiharina indrindra amin'ny tranobe birao, trano fonenana, ho an'ny jiro, fitsinjarana ny herinaratra ary ny fiarovana ny fitaovana. Amin'ny ankapobeny, dia azo ampiasaina ho toy ny famindrana tsy matetika ny rafitra fahefana. Mifanaraka amin'ny fenitra IEC60898.1 sy GB10963.1 izany

MODELY:STM10-63

Alefaso ny fanontaniana

Mombamomba ny vokatra

Famaritana:

	Malagasy		IEC/EN 60898-1
herinaratra	Naoty ankehitriny In	A	1,2,4,6,10,16,20,25,32,40,50,63A
Toetoetra	Poloney	P	1,2,3,4
	Volavolan'ny naoty Ue	V	AC 230, 400
	Volavolan'ny insulation Ui	V	500
	Frequency naoty	Hz	50/60
	Naoty fahafahana manapaka	A	3000, 4500, 6000
	Fihetseham-pon'ny naoty mahazaka malefaka (1.2/50)Uimp	V	4000
	Volavolan'ny fitsapana dielectric amin'ny ind.Freq.manana 1 min	Kv	2
	Diplaoma fandotoana		2
	Toetran'ny famoahana thermo-magnetika		B,C,D
Mekanika	Fiainana elektrika	t	4000
Toetoetra	Fiainana mekanika	t	10000
	Degree fiarovana		IP20
	Famaritana ny mari-pana ho an'ny fametrahana	ºC	30
	ny singa thermal	ºC	30
	Temperature ambient	ºC	-5~+40(Fampiharana manokana azafady jereo
	(miaraka amin'ny salan'isa isan'andro ≤35ºC)	ºC	fanitsiana ny fanonerana ny maripana)
	mari-pana fitahirizana	ºC	-25~+70
Fametrahana	Karazana fifandraisana amin'ny terminal		Cable/Pin-karazana busbar
	Haben'ny terminal ambony/ambany ho an'ny tariby	MG2	25
	Haben'ny terminal ambony/ambany ho an'ny tariby	AWG	3月18日
	Haben'ny hafanana ambony/ambany ho an'ny busbar	MG2	25
	Haben'ny hafanana ambony/ambany ho an'ny busbar	AWG	3月18日
	Torque fanamafisana	N*m	2
	Torque fanamafisana	In-lbs	18
	fitomboan'ny		amin'ny lalamby DIN EN 60715(35mm) amin'ny alàlan'ny fitaovana clip haingana
	fifandraisana		Avy ambony sy ambany

Ny tena fiasan'ny STM10-63 Miniature Circuit Breaker

1. Fiarovana be loatra: Rehefa mihoatra ny sandan'ny MCB ny ankehitriny ao amin'ny faritra, ny STM10-63 Miniature Circuit Breaker dia hanapaka ho azy ny faritra ao anatin'ny fe-potoana voatondro mba hisorohana ny faritra sy ny fitaovana amin'ny hafanana be loatra.

2. Fiarovana amin'ny fatorana fohy: Rehefa misy faneriterena fohy ao amin'ny faritra, ny STM10-63 Miniature Circuit Breaker dia hanapaka avy hatrany ny circuit mba tsy hanimba ny circuit sy ny fitaovana.

3. Fiarovana leakage (misy MCB sasany manana an'io asa io): ho an'ny MCB misy fiarovana amin'ny leakage, rehefa misy leakage ao amin'ny circuit, ny STM10-63 Miniature Circuit Breaker dia hanapaka haingana ny circuit mba hiarovana ny fiarovana manokana.

Ny fitsipiky ny fiasan'ny MCBs

Matetika ny MCB dia misy mpitsikilo fitsangatsanganana mafana na elektronika ao anatiny, izay ampiasaina hamantarana ny fiovan'ny rivo-piainana ao amin'ny faritra. Rehefa tsy ara-dalàna ny courant, dia manetsika ny mekanika fitsangantsanganana amin'ny MCB ny mpanafika, ka mahatonga ny STB1-63 Miniature Circuit Breakerto hanapaka haingana ny circuit.

1. Thermal magnetic striker: Mampiasa ny hafanana aterak'izany izy io rehefa mandalo amin'ny conducteur ny courant ka mahatonga ny fianjerana. Rehefa lehibe loatra ny courant, dia mihamafana ny conducteur, ka miforitra ny bimetal ao anatin'ilay grenady magnetika mafana, ka mahatonga ny mekanika fitsangantsanganana.

2.Electronic striker: Mampiasa singa elektronika izy io mba hamantarana ny fiovan'ny toetr'andro sy hifehezana ny asan'ny mekanika fitsangantsanganana. Rehefa hita fa misy courant tsy ara-dalàna, dia mandefa famantarana amin'ny mekanika fitsangantsanganana ny mpikapoka elektronika mba hanapaka ny faritra.

Fampiharana Scenario amin'ny MCB

Ny MCB dia ampiasaina betsaka amin'ny rafitra elektrika any amin'ny faritra fonenana, ara-barotra ary indostrialy mba hiarovana ny faritra sy ny fitaovana amin'ny fahasimbana ateraky ny onja tsy ara-dalàna. Matetika izy ireo dia apetraka ao anaty boaty fizarana, switchboards na kabinetra fanaraha-maso ary ampiasaina ho toy ny switch lehibe na sampana switch amin'ny circuit.

Fifidianana sy fametrahana MCB

1.Selection: Rehefa mifidy MCBs, dia mila mandinika lafin-javatra toy ny naoty amin'izao fotoana izao ny fizaran-tany, malefaka haavon'ny, fiarovana toetra, ary raha leakage fiarovana ilaina. Zava-dehibe ihany koa ny hahazoana antoka fa ny STB1-63 Miniature Circuit Breaker voafantina dia mifanaraka amin'ny fenitry ny fiarovana elektrika eo an-toerana sy ny fitsipika.

2. Fametrahana: Ny STB1-63 Miniature Circuit Breakers dia tokony hapetraka ao amin'ny tontolo maina sy misy rivotra tsy misy entona manimba ary miantoka fa tariby tsara sy azo antoka. Mandritra ny fametrahana dia tokony hohajaina ny fitsipika momba ny fiarovana elektrika sy ny fomba fiasa.
