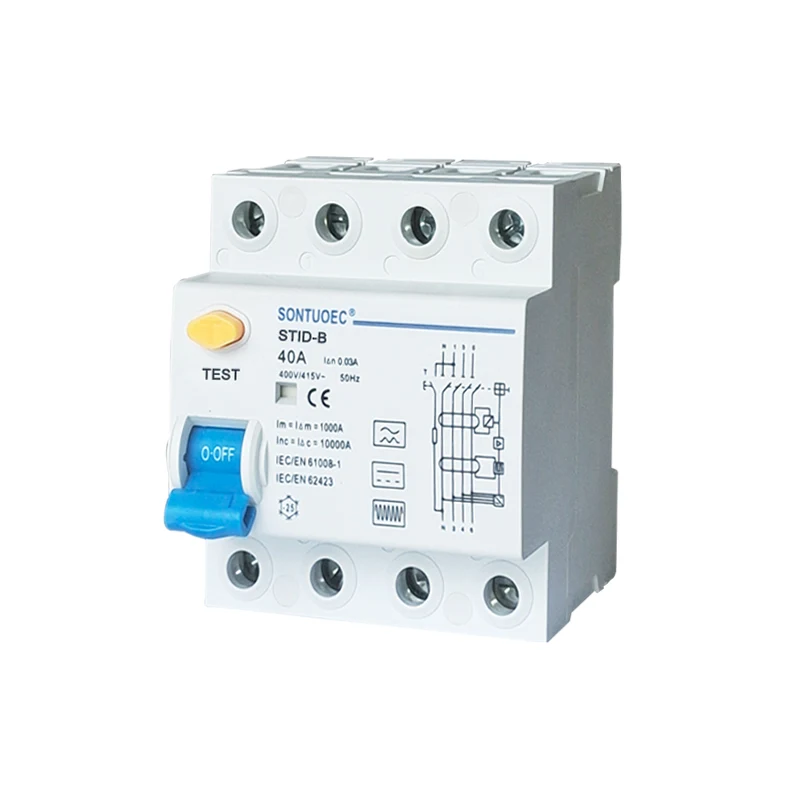

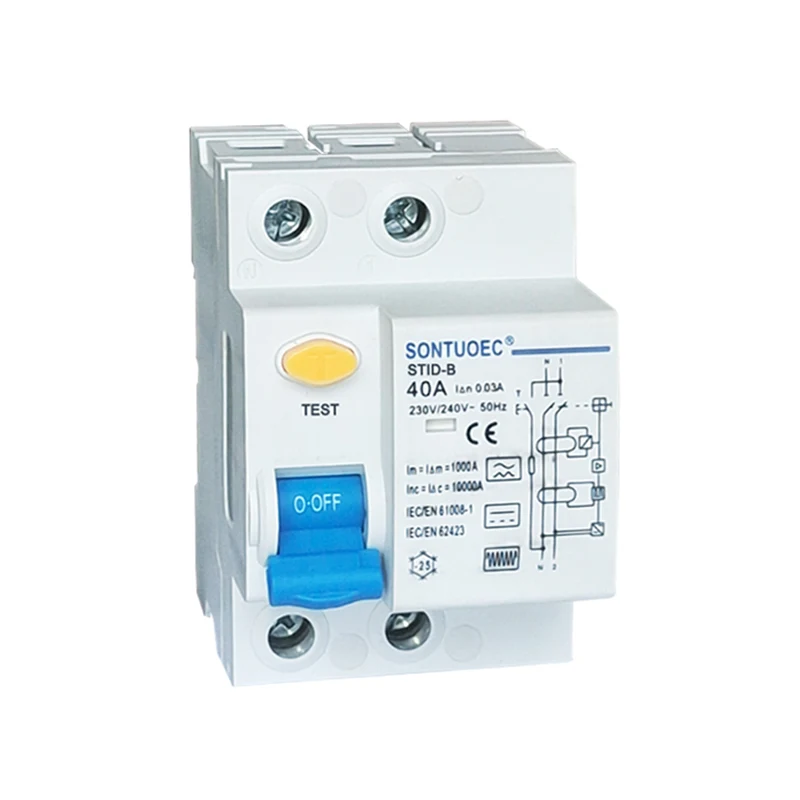

RCCB B Modely sisa tavela amin'ny fizaran-tany ankehitriny

Ny RCCB B Modely sisa tavela amin'ny fizaram-borona ankehitriny dia miaro amin'ny hetahetan'ny vazivazy tranainy 2. Matetika ny fampandehanana sy ny fametahana haingana, ny mpanamory ary ny mpanamory (DC) ... Stid-B

MODELY:STID-B

Alefaso ny fanontaniana

Mombamomba ny vokatra

herinaratra endri-javatra	Malagasy		Iec / en62423 & iec / en61008-1
	Type (endrika onjam-peo amin'ny henan'alika mahatsiravina)		B
	Voamarina ankehitriny	A	25444.633
	Poloney	P	1p + n, 3p + n
	Voltage Ue	V	IP + N: 230 / 240V; 3P + N: 400 / 415v
	Sokajy sensitives i n	A	0.03,0.1,0.3
	Voltage Insulation UI	V	500
	Famoronana azo antoka ary	A	500 (in = 25a / 40a)
	Fomba fahaiza-manao i m	A	630 (in = 63a)
	Fohy fohy-circuit amin'izao fotoana izao	A	10000
	SCPD Fuse	A	10000
	Fandresena fotoana eo ambany i n	s	≤0.1
	Standedge matetika	HZ	50
	Ny fanentanana dia miatrika voltage (1.2 / 5.0) UIMP	V	4000
Mechanicai Toetoetra	DIELECTRIC DEST VOLTAGE ao amin'ny Ind. Fred. Ho an'ny 1min	kv	2.5
	Degree diplaoma		2
	Fiainana elektrika		2000
	Mechanicai IIFO		10000
	Famantarana ny fanondro ankehitriny		ENY
	Ny mari-pahaizana fiarovana		IP20
	Mari-pana ambient (amin'ny salanisa isan'andro 35)	ºc	-40 ~ + 55ºc
	Ny hafanana fitahirizana	ºc	-40 ~ + 70ºc

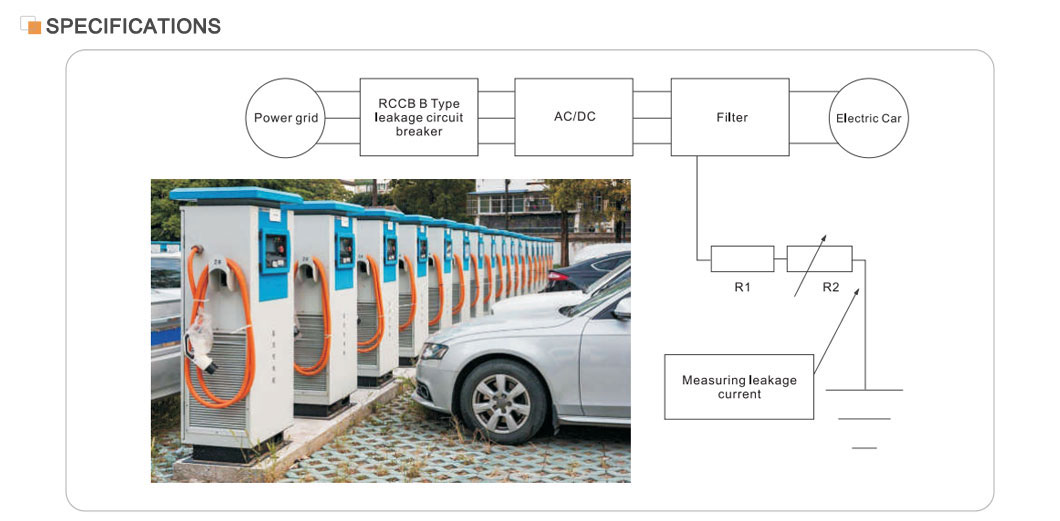

Ny Modely-B RCCB B Modely RCCB Breaker ankehitriny dia mety amin'ny karazana A ary mety ihany koa amin'ny fandehan-javaboary DC, ny sisa tavela amin'ny DC izay mety hitranga amin'ny fivorian'ny sisiny sy ny fivoaran'ny ampinga avo. Izy io dia miaro amin'ny hetsika fanitarana tsy mitohy amin'ny tamba-jotra telo. Ny Stid-B dia matetika ampiasaina amin'ny sehatry ny fiantsonana, fitaovana ara-pitsaboana ary fitaovana, mpiandraikitra ary ny hafainganam-pandeha hafainganam-pandeha, mpanadihady bateria ary inverters (DC). Ny stid-b dia mifanaraka amin'ny Iec / En61008 sy Iec / En62423 fenitra.

Endri-javatra lehibe

Voamarina ankehitriny: 40a, mety amin'ny rafitra elektrika lehibe kokoa ankehitriny.

Fiarovana Leakage: Miaraka amin'ny fahatsapana sy ny fahitsiana, dia afaka mamantatra ny fipoahan'ny fotoana sy ny fanesorana ny famatsiana herinaratra ao anatin'ny fotoana fohy.

Fampisehoana fiarovana: mifanaraka amin'ny fenitra iraisam-pirenena toy ny IEC / en61008.1 sy GB16916.1, miantoka ny fiarovana sy ny fahatokisana ny vokatra.

Scope of Application: Ampiasaina be amin'ny tranobe indostrialy sy ara-barotra ary avo lenta mba hanomezana fiarovana feno ho an'ny rafitra elektrika.

Fitsipiky ny fandidiana

RCCB B Model Reguit Repadcuit Circuit amin'izao fotoana izao dia mifototra amin'ny sequence zero zero ankehitriny. Ny dingana tsirairay avy dia nandalo tamin'ny alàlan'ny fanovana zero ankehitriny, ny lafiny faharoa izay mifandray amin'ny fepetra elektromagnetika. Ao anatin'ny toe-javatra mahazatra, ny Vector ny Vector Course amin'ny alàlan'ny sequence zero amin'izao fotoana izao dia tsy misy, ka ny tsiranoka amin'ny alàlan'ny transformer dia aotra, ny volavolan-dalàna momba ny famoahana faharoa dia tsy hiasa ihany koa. Na izany aza, rehefa mitombo ny fiakaran'ny leakage sy ny famoaham-bolo faharoa dia mitombo amin'ny ambaratonga iray, ny famoahana elektromagnetika dia manetsika ny mekanika miasa ary manakana ny fifandraisana mifandray amin'ny famatsiana herinaratra, ka izany no ahazoana fiarovana amin'ny herinaratra.

Safidy sy fametrahana

Safidy: Rehefa misafidy ny RCCB, ny tarehimarika toy ny volavolan-kevitra momba ny volavolan-dalàna, voamarina ankehitriny, ny hetsika miolakolaka ankehitriny sy ny hetsika amin'ny rafitra elektrika dia tokony hodinihina. Ilaina ihany koa ny mifidy rccb mety arakaraka ny karazana fiarovana takiana (e.g. fiarovana mivantana na fiarovana fifandraisana tsy mivantana).

Fametrahana: Ny RCCB dia tokony hapetraka amin'ny faran'ny herinaratra miditra na amin'ny tsipika sampana mba hahazoana antoka ny fiarovana tanteraka ny rafitra elektrika na tsipika manokana. Mandritra ny fametrahana, ny fenitra sy ny kaody misy dia tokony hojerena tsara mba hiantohana ny fifandraisana mety sy azo itokisana ny RCCB.
