LC1-N type Ac Contactor

Ny mpiasan'ny AC1-N dia mety ampiasaina amin'ny fizarazarana miaraka amin'ny AC 50hz na 60hz, volotavy hatramin'ny 660v (hatramin'ny 690V ho an'ny modely sasany) ary ny 75a. Ampiasaina amin'ny fampifandraisana sy ny fanakanana ny boribory lavitra, ary koa ny fanombohana matetika sy ny fifehezana ireo mpitrandraka AC.

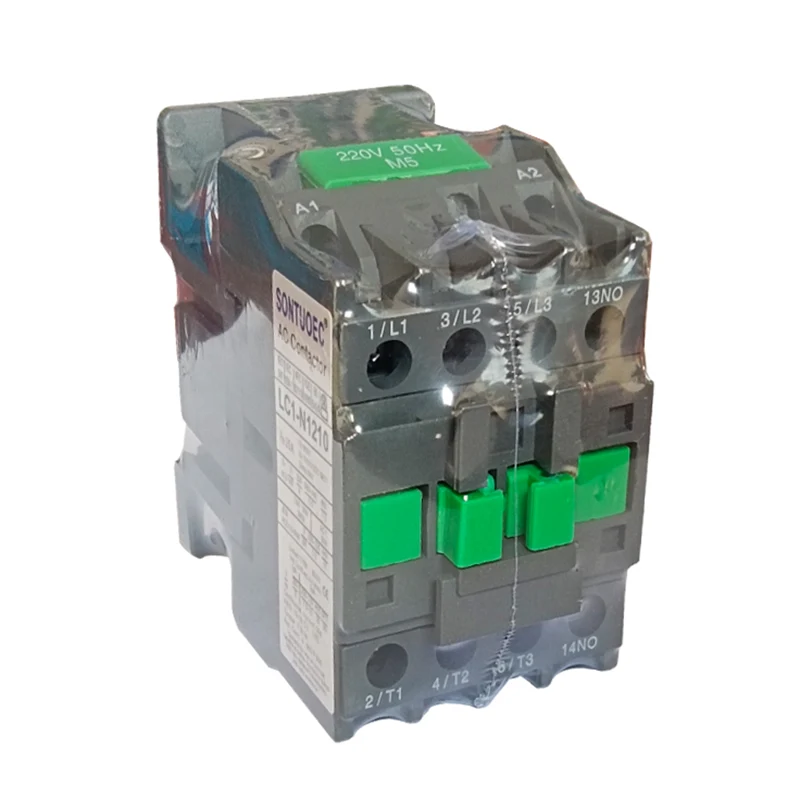

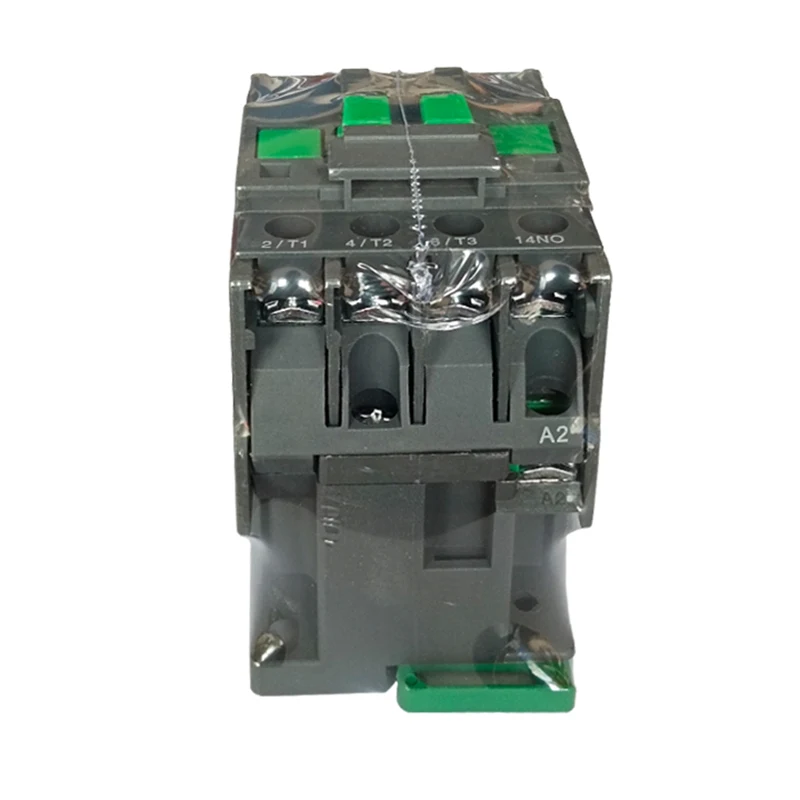

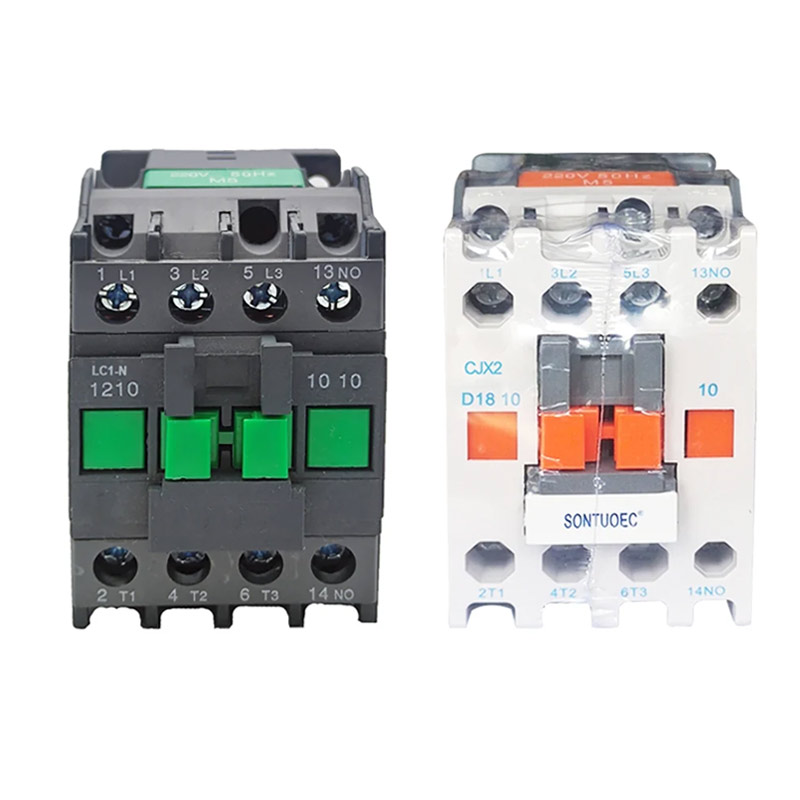

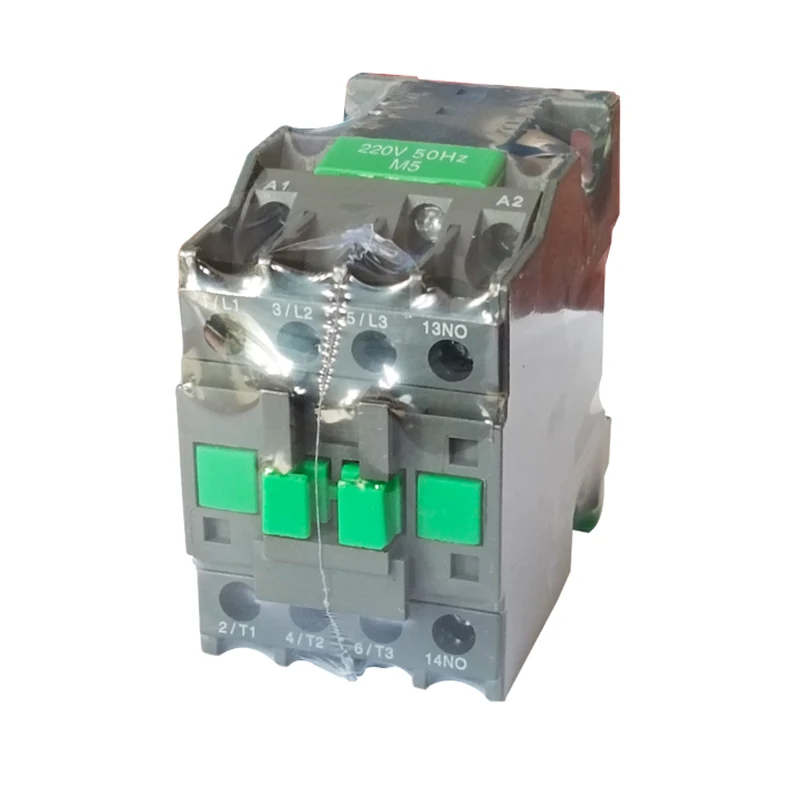

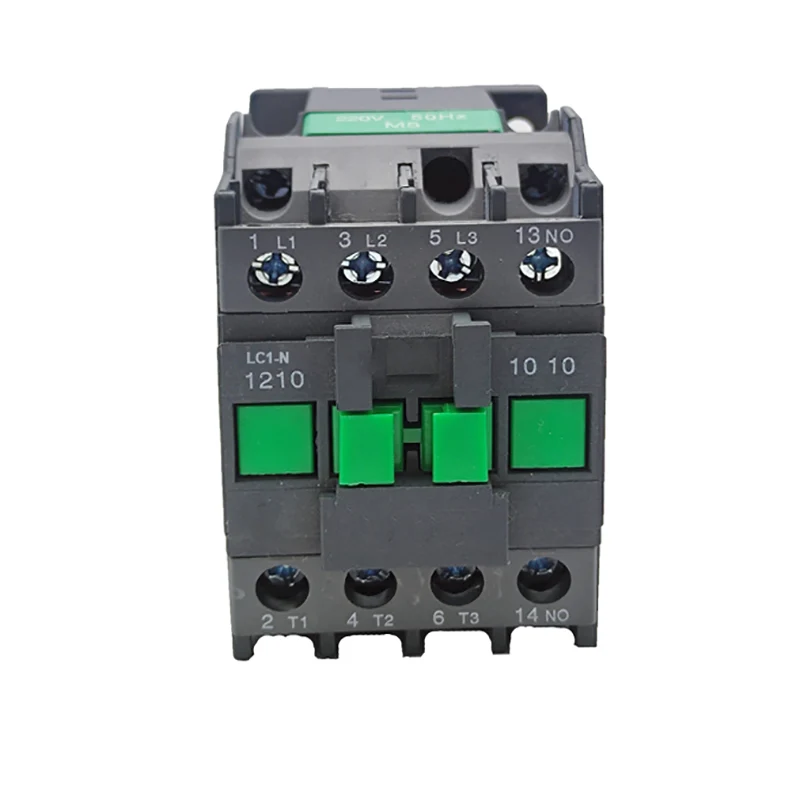

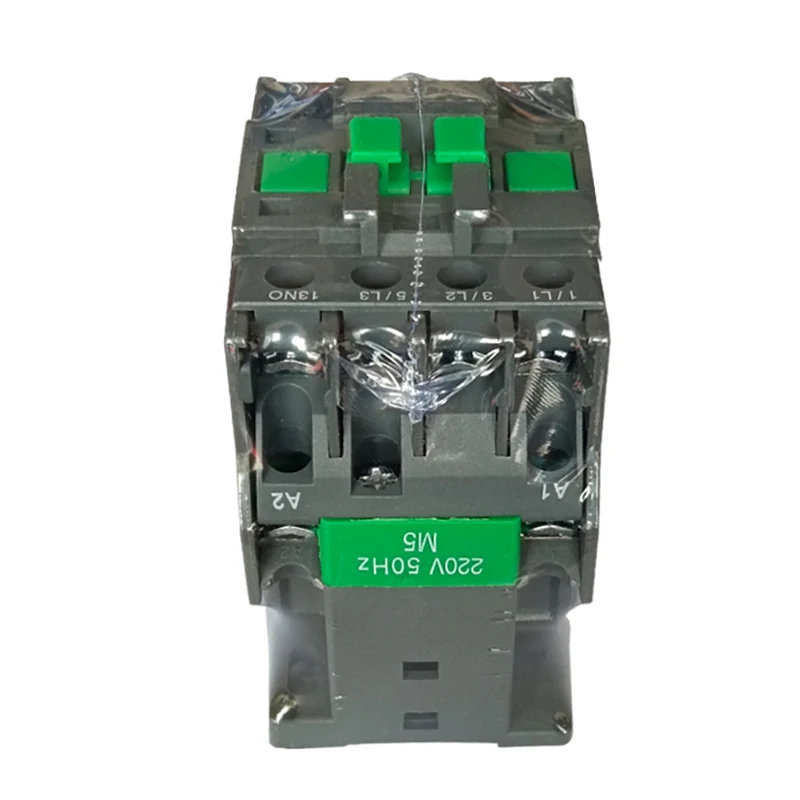

MODELY:LC1-N1210

Alefaso ny fanontaniana

Mombamomba ny vokatra

Type		LCI-N09	Lc1-n12	LC1-N18	Lc1-n25	Lc1-n32	Lc1-n40	Lc1-n50	LC1-N65	Lc1-n80	LC1-N95
Niasa ny asa ankehitriny (A)	AC3	9	12	18	25	32	40	50	65	80	95
Niasa ny asa ankehitriny (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Ny salanisan'ny standardpower amin'ny 3-dingana Motors 50 / 60hz Incategory Ac-3	220 / 230v	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400v	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500v	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690v	5.5	7.5	10	15	18.5	30	33	37	45	55
Ny hafanana azo antoka (a)		20	20	32	40	50	60	80	80	125	125
Fiainana elektrika	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
Fiainana elektrika	AC4 (X104)	20	20	20	20	20	15	15	15	10	10
Fiainana mekanika (X104)		1000	1000	1000	1000	800	800	800	800	600	600
Isan'ny fifandraisana	3P + no					3P + NC + NO
Isan'ny fifandraisana	3P + NC					3P + NC + NO

Endri-javatra struktural

Famolavolana Modular: Ny Type Ac Contactor dia mampifandray modely Modular miaraka amin'ny fampifangaroana tanteraka, izay mety ho an'ny mpampiasa hisafidy sy hampifangaro ireo zavatra ilainy.

System elektromagnetika: ao anatin'izany ny coil elektromagnetika sy ny vy vy, izay ampahany manan-danja amin'ny mpandraharaha, miantehitra amin'izany mba handroahana azy ireo ny fanakatonana sy ny fampiatoana ny fifandraisana.

Rafitra fifandraisana: ao anatin'izany ny fifandraisana lehibe sy ny fifandraisana fanampiny. Ny fifandraisana lehibe dia ampiasaina hampifandraisana sy handrava ny faribolana sy fanaraha-maso ny faritany lehibe kokoa; Ny fifandraisan'ny mpanampy dia ao anatin'ny fizarazarana mifehy ny fepetra takian'ny fomba fanaraha-maso isan-karazany.

Ny rafitra famonoana ARC: Fitaovana famonoana Arc, amin'ny ankapobeny, ny Semi-Nakatona ny fandrakofana an'i Arc Arc, ary misy ny fihetsiketsehana mahery vaika mba hialana amin'ny alàlan'ny ARC dia azo vonoina tsara, mampihena ny fahasimban'ny Arc amin'ny fifandraisana.

Ny fitsipiky ny fandidiana

Rehefa maimbo ny fizaran-tany mifehy dia miteraka saha magnetika ny coil elektromagnetika, izay manintona ny vatan-doha vy hampiakatra ny fifandraisana hanakatona, ka mampifandray ny faritry ny compressor. Rehefa mihamalemy ny faritra mifehy, ny saha magnetika dia nanjavona, ny vy vy dia napetraka eo ambanin'ny hetsika amin'ny lohataona, tapaka ny fifandraisana, ary tapaka ihany koa ny faritry ny compressor.
