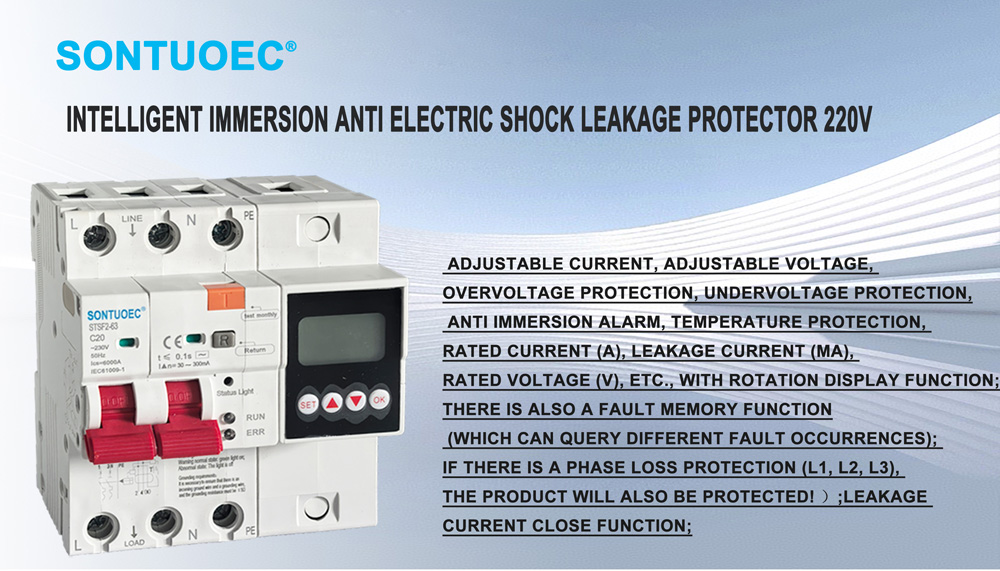

Fiarovana amin'ny fisintahana amin'ny alàlan'ny fanindronana mahery vaika 220V

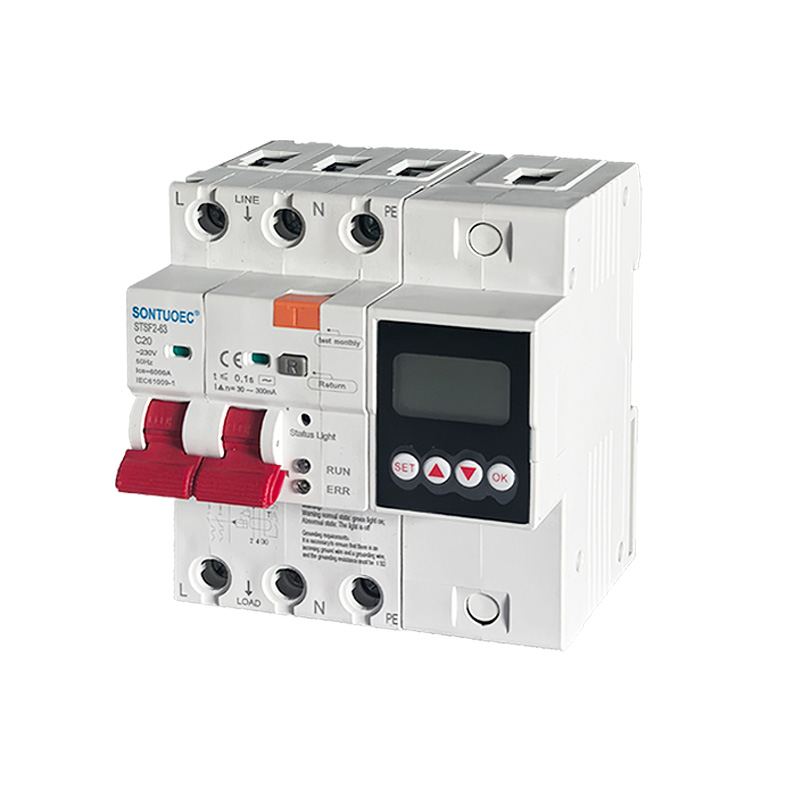

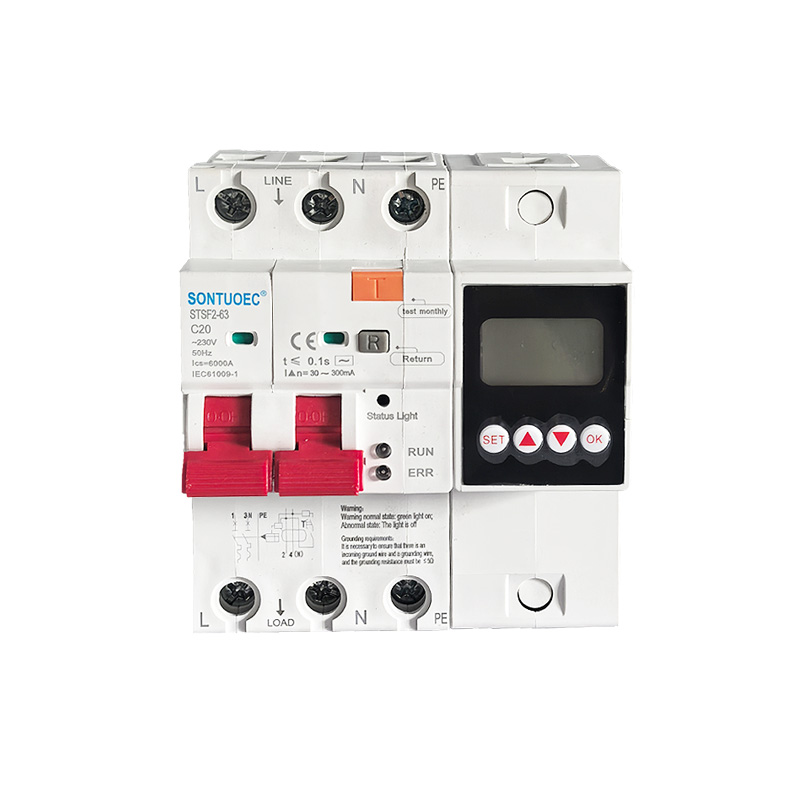

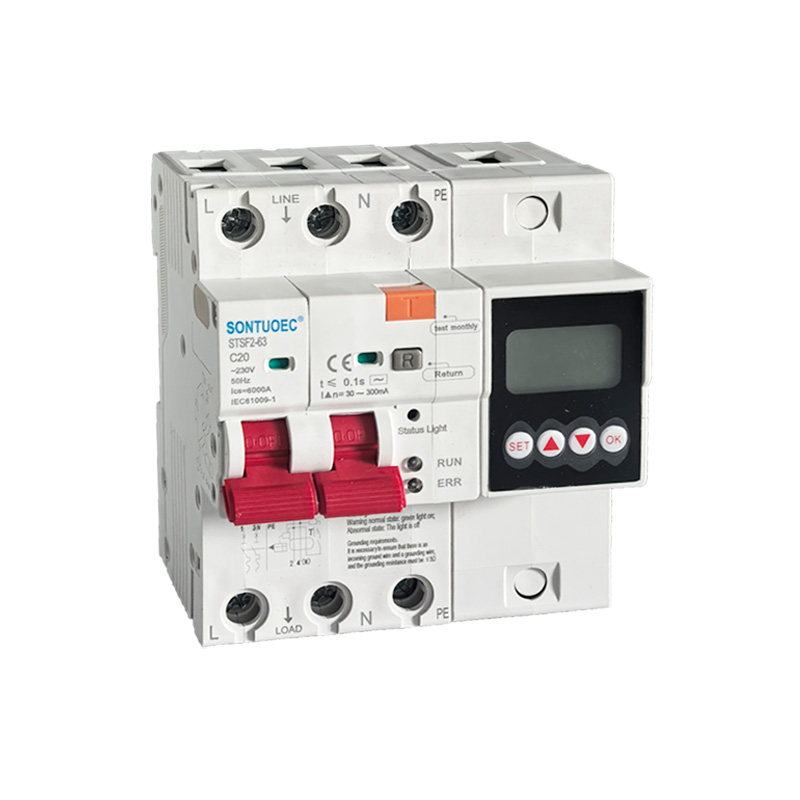

STSF2-63/100 100A 2p 4p Multifunctional RCBO dia mety amin'ny AC 50/60Hz, naoty ao amin'ny faritra misy voltase 230V-400V ary misy isa 100A, rehefa misy olona mandeha elektrônika na mitete ny herinaratra. Rehefa mahatratra ny soatoavina napetraka ny leakage, overvoltage, ary undervoltage, dia afaka miasa haingana ao anatin'ny fotoana fohy ny famatsiana herinaratra sisa tavela. Rehefa tonga amin'ny sanda napetraka ny mari-pana fanaraha-maso an'ny mpanapaka ny fizaran-tany sisa tavela, dia tsy mifandray ny tariby fanaraha-maso. Rehefa mifandray, ny vokatra dia mamoaka feo fanairana mba hiarovana ny fiarovana ny mpiasa sy ny fitaovana elektrika, ary afaka misoroka Misoroka ny fahasimbana amin'ny fitaovana ateraky ny overvoltage ao amin'ny tambazotran-jiro. Misy enta-mavesatra be loatra, circuit fohy, leakage, overvoltage Ny fiambenana ambany sy ny fiarovana amin'ny hafanana dia azo ampiasaina ihany koa mba hamonoana sy hamonoana ireo fitaovana elektrika amin'ny toe-javatra mahazatra. Famaritana jiro, indrindra ho an'ny rafitra fizarana jiro indostrialy sy ara-barotra. Ny vokatra dia manana boky kely, rafitra mirindra, ary lafo kokoa noho ny vokatra mitovy amin'izany. Manana endrika tsara tarehy izy, Ny fahafaha-manapaka avo dia mahatonga azy ho safidy tsara ho an'ny fitsinjarana herinaratra ao an-tokantrano. Ity vokatra ity dia mifanaraka amin'ny fenitra GB / T 16917.1 sy IEC 61009-1 ary nahazo mari-pankasitrahana CE.

MODELY:STFS2-63

Alefaso ny fanontaniana

Mombamomba ny vokatra

SPECIFICATIONS:

herinaratra Toetoetra	Malagasy	Unit	IEC/EN 61009-1
	Mode		Karazana elektronika
	Karazana (endriky ny onjan'ny fiparitahan'ny tany)		As
	Toetran'ny famoahana thermo-magnetika		B,C,D
	Naoty ankehitriny ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) Adjustable
	Poloney	P	1P+N, 3P+N
	Volavolan'ny naoty Ue	V	AC 230, 400 (azo amboarina)
	Ny fahatsapan'ny naoty I△n	A	30-300mA(30,100,300mA) Adjustable
	Ny fahafaha-manamboatra sy manapaka ny sisa tavela l△m	A	500
	Icn	A	6000
	Fotoana fiatoana eo ambanin'ny I△n	S	≤0.1
	Frequency naoty	Hz	50/60
	Fihetseham-pon'ny naoty mahazaka malefaka (1.2/50)Uimp	V	4000
	Volavolan'ny fitsapana dielectric amin'ny ind.Freq mandritra ny 1min	kV	2
	Volavolan'ny insulation Ui	V	250
	Diplaoma fandotoana		2
Other	Fiarovana ambony / ambany;	SY	Fiarovana ny maripana ; Fire-alwarm sy ny hafa
Toetra mekanika	Fiainana elektrika		4000
	Fiainana mekanika		10000
	Fault current Indicator		ENY
	Degree fiarovana		IP20
	Temperature ambient	ºC	-5~+40(Fampiharana manokana azafady jereo
	(miaraka amin'ny salan'isa isan'andro≤35ºC)	ºC	fanitsiana ny fanonerana ny maripana)
	mari-pana fitahirizana	ºC	-25~+70
Fametrahana	Karazana fifandraisana amin'ny terminal		Cable/Pin-karazana busbar/U-karazana busbar

	Haben'ny terminal ambony/ambany ho an'ny tariby	MG2	25
	Haben'ny terminal ambony/ambany ho an'ny tariby	AWG	18-5
	Haben'ny terminal ambony/ambany ho an'ny busbar	MG2	25
	Haben'ny terminal ambony/ambany ho an'ny busbar	AWG	18-3
	fitomboan'ny		Amin'ny lalamby DIN EN 60715 (35mm) amin'ny alàlan'ny fitaovana clip haingana
	fifandraisana		Avy any ambony

FARITRA MANODIDINA:

1. Ny hafanan'ny rivotra ambient dia tsy tokony ho ambany noho ny -5 1C, tsy mihoatra ny + 40 C, ary tsy mihoatra ny +35 C ny salan'isa isan'andro.

2. Altitude: Ny haavon'ny toerana fametrahana dia tsy tokony hihoatra ny 2000m.

3. Toetran'ny atmosfera

Ny rivotra dia madio, ary amin'ny mari-pana ambony indrindra + 40 'C, ny hamandoan'ny rivotra dia tsy avo mihoatra ny 50%. Ny hamandoana avo kokoa dia avela amin'ny mari-pana ambany kokoa, toy ny amin'ny +20 C,

Ny haavon'ny hamandoana dia tsy tokony hihoatra ny 90%. Noho ny condensation antonony tsindraindray vokatry ny fiovan'ny mari-pana, dia tokony hojerena ny fandraisana fepetra mety.

4. Sokajy Fametrahana Ny sokajy fametrahana dia lI sy III

Ankehitriny sy ny isan'ny poloney

100A: Izany dia manondro fa ny RCBO dia nomena isa 100 amps. Ny naoty amin'izao fotoana izao dia ny sandan'ny venty ambony indrindra azon'ny mpanapaka ny fizaran-tany entina tsy mitsahatra tsy miteraka hafanana be na fahasimbana.

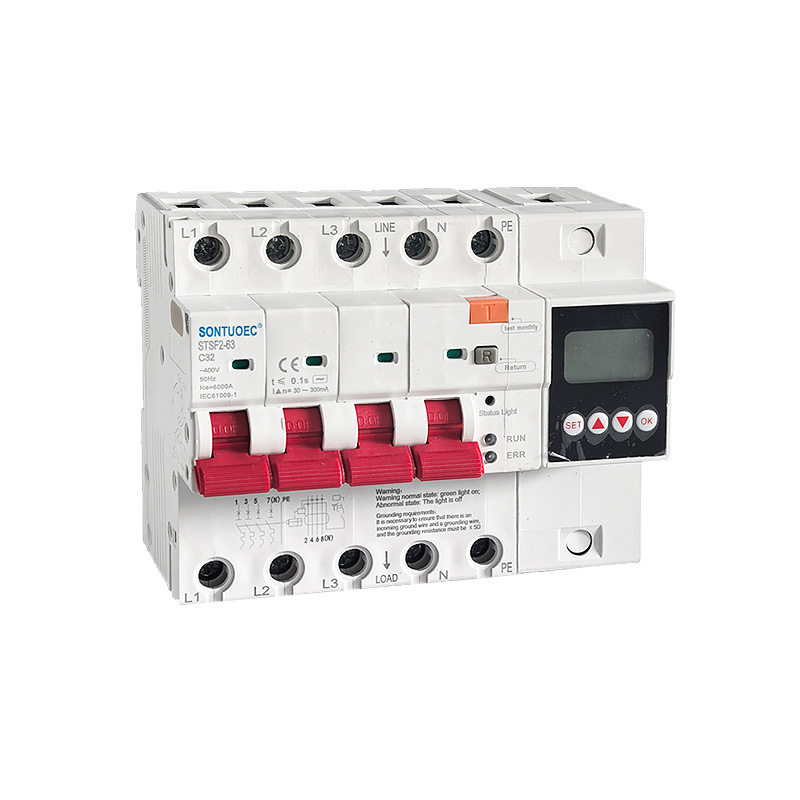

2p, 4p: Ny "p" eto dia manondro ny isan'ny andry, izany hoe ny isan'ny fizaram-paritra azo ampifandraisina amin'ny fiatoana. Ny 2p dia midika fa azo ampifandraisina amin'ny dingana roa (matetika ny Fire sy Zero) ny fiatoana faritra, fa ny 4p kosa dia midika fa azo ampifandraisina amin'ny dingana efatra izy io (matetika Afo sy Zero dingana telo).

Multifunctional

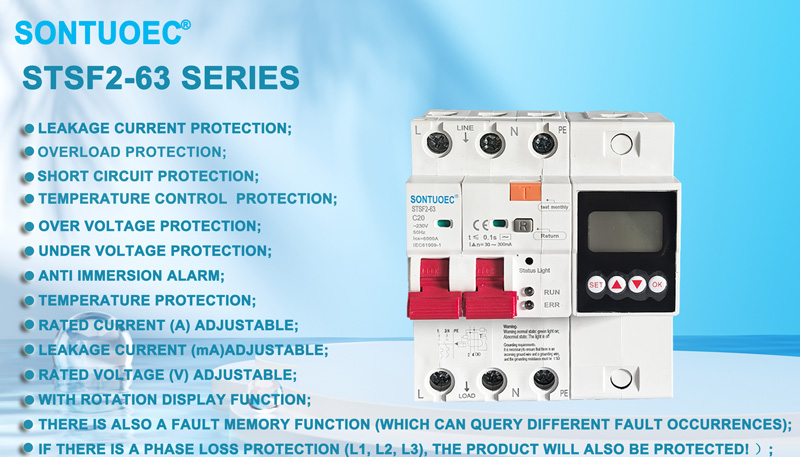

Multifunctional dia manondro fa ity RCBO Multifunctional 100A 2p 4p ity dia manana fiasa fiarovana isan-karazany. Ho fanampin'ny fiarovana ny enta-mavesatra fototra sy ny fihoaram-pefy fohy, dia afaka manome fiarovana amin'ny leakage, fiarovana ambany, fiarovana overvoltage, sy ny sisa. fiarovana amin'ny mari-pana, fanairana miditra amin'ny rano, rivodoza sy voltase azo zahana. Ireo fiarovana ireo dia mamela ny RCBO hanome fiarovana feno kokoa ho an'ny faritra sy fitaovana.

fampitandremana!

Fampitandremana ara-dalàna: jiro maitso mirehitra;

Toe-javatra tsy mety: maty ny jiro

Fepetra fototra:

Ilaina ny hahazoana antoka fa misy tariby miditra an-tanety sy tariby fanorenan-tany, ary ny fanoherana amin'ny tany dia tsy maintsy s 5Q!

Fampiharana Scenario

Koa satria ny RCBO dia manana fiasa fiarovana isan-karazany, dia matetika izy io no ampiasaina amin'ny faritra izay mitaky fiarovana manokana, toy ny faritra elektrika ho an'ny jiro, hery malemy, ary kojakoja elektrika ao an-trano sy toerana malalaka. Ireo toerana ireo dia matetika no mampiavaka ny rano sy ny hamandoana, izay mora miteraka lozam-pifamoivoizana. Ankoatr'izay, ny RCBO dia azo ampiasaina amin'ny rafitra elektrika indostrialy izay takiana amin'ny fiarovana ny olombelona, toy ny faritra fanaraha-maso jiro periferika, rafitra radar, ary fitaovana fikarohana ara-jeolojika.
