An-tokantrano ac contactor

Ny mpitsabo amin'ny ankohonana STH8-1100 dia natao voalohany ho an'ny AC 50hz (na 60hz), miaraka amin'ny volavolan-dalàna misy isa hatramin'ny 400v. Izy ireo dia manana ny fandaharam-potoan-doha amin'ny 100a eo ambany sokajy fampiasana AC-7A ary hatramin'ny 40A amin'ny sokajy USage AC-7B. Ireo mpandraharaha ireo dia zatra mifehy entana ambany na somary tsy miangatra amin'ny fampiharana trano sy mitovy, ary koa ny fanaraha-maso ny entan'ny môtô. Ny vokatra dia ampiharina ao an-trano, trano fandraisam-bahiny, trano, trano birao, tranoben'ny besinimaro, toeram-pivarotana, toeram-pivarotana, fanatanjahantena, sns. Fitsipika momba ny fenitra: iec61095, GB / t17885.

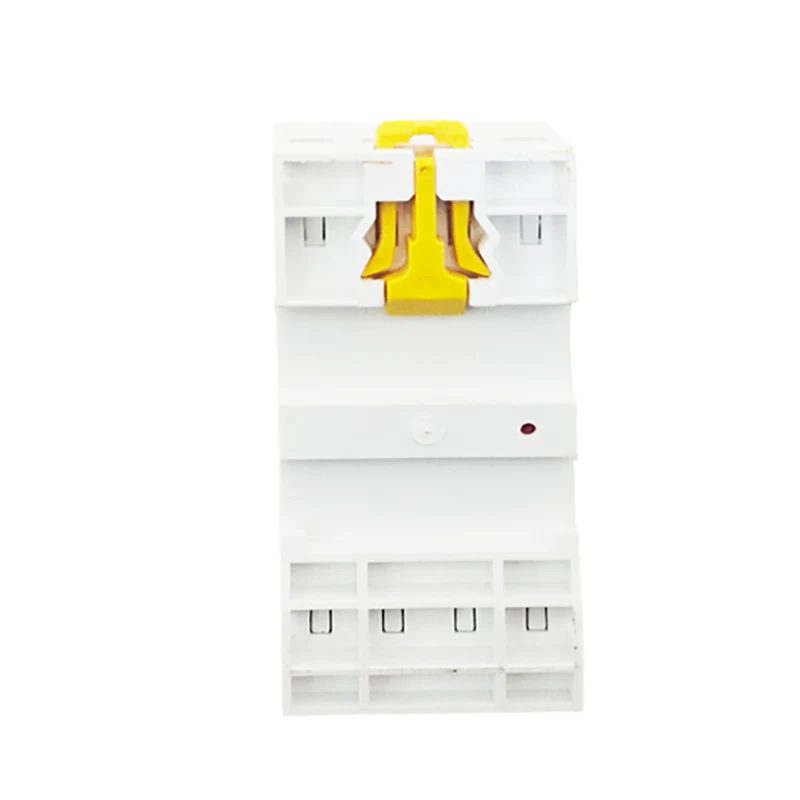

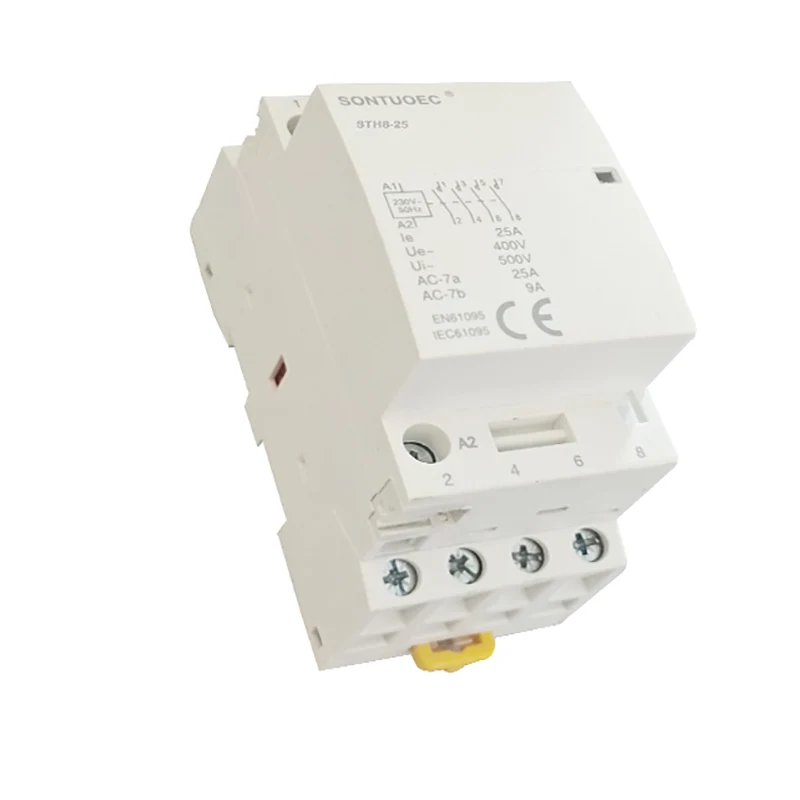

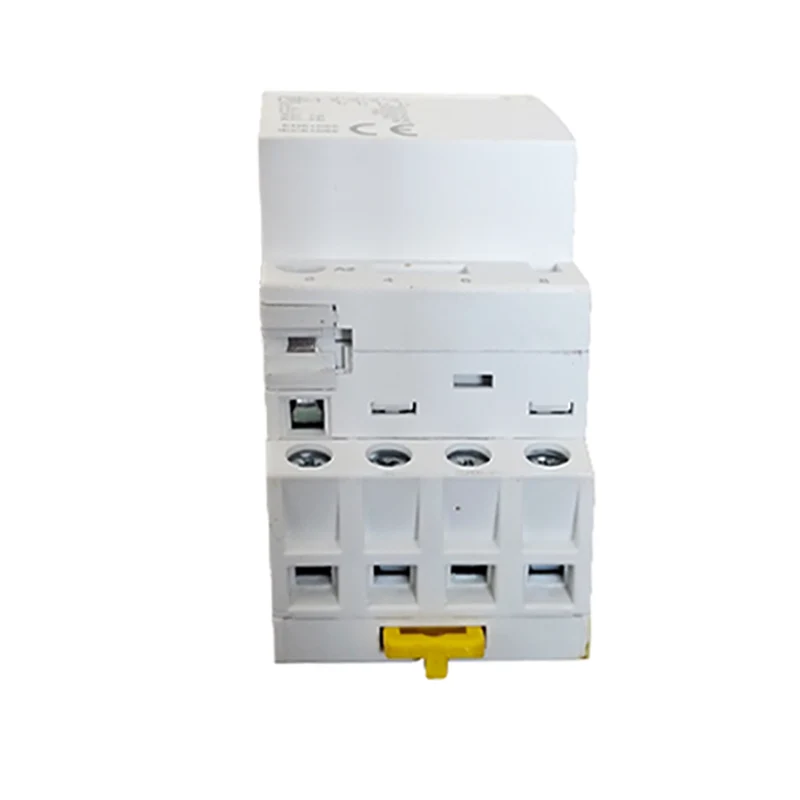

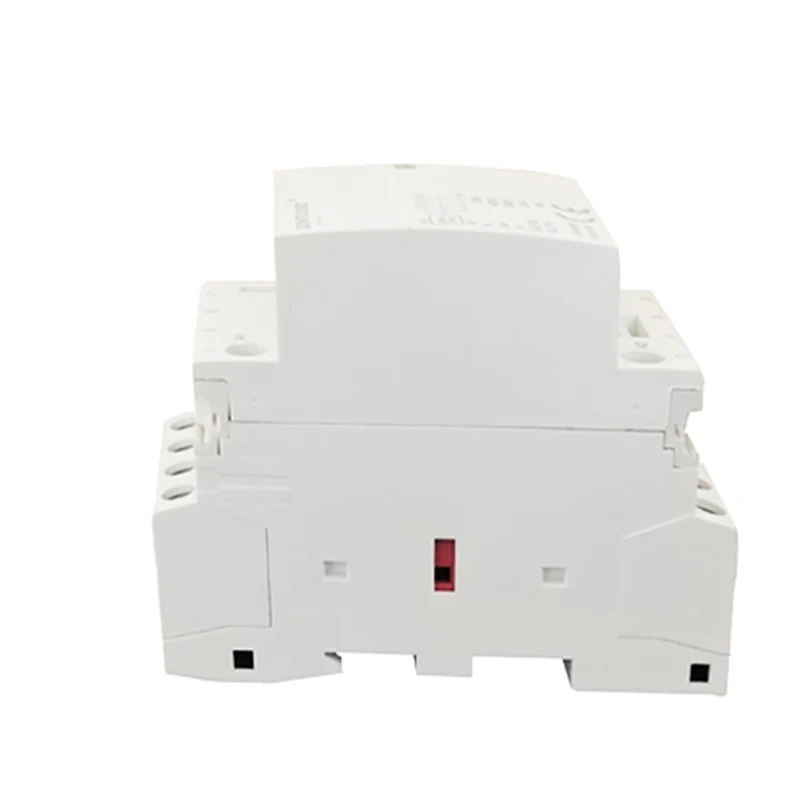

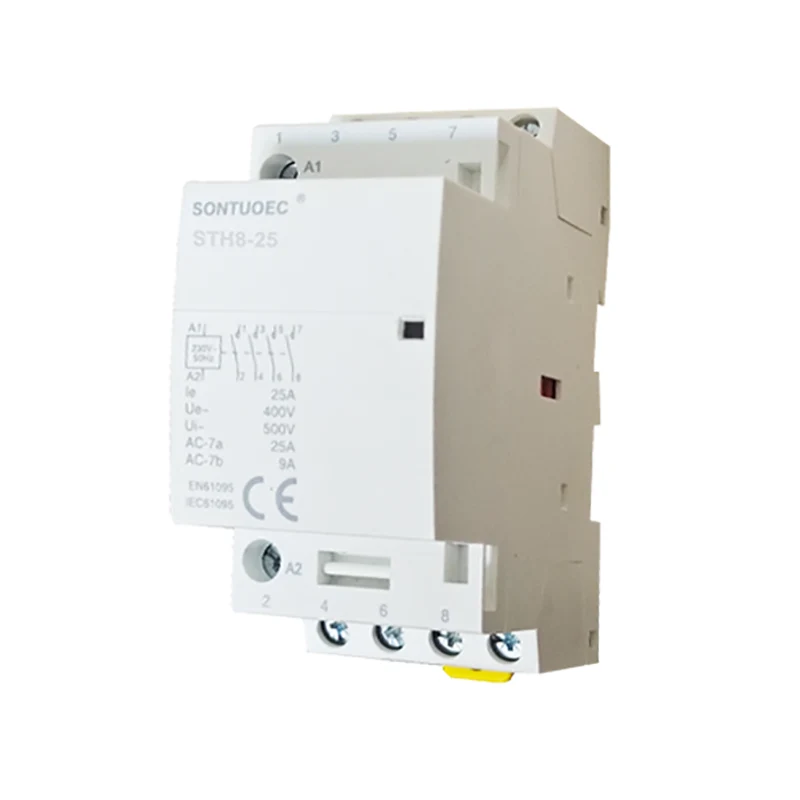

MODELY:STH8-25

Alefaso ny fanontaniana

Mombamomba ny vokatra

Type	contactor
Rating a	16	20	25	32	40	63	100
Sida	ENY
Bctsindication MPANAMPY	ENY
Bactc mifehy ny mpanampy amin'ny MAVO rakitsary	ENY

Type					Sakany amin'ny 9mm Modules

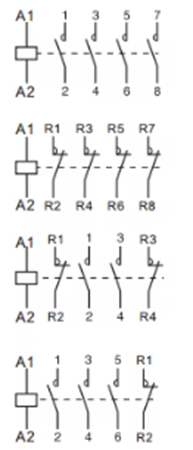

1p	Rating (ln) AC-7a	Rating (ln) AC-7a	PO Zintin'aratra (Vac) (50hz)	Fifandraisana
	16a	6a	24	1no	2
	20a	7a	110	1nc
	25a	9a	230
2p
	16a	6a	24	2no	2
	20a	7a	110	1no + 1nc
	25a	9a	230	2nc
	32a	12a	24	2no	4
	40a	18a	110	1no + 1nc
	63a	25a	230	2nc
	100a	_	24		6
			110	2no
			230
3p
	16a	6a	24	3no	4
	20a	7a	110	3nc
	25a	9a	230
	32a	12a	24	3no	6
	40a	18a	110	3nc
	63a	25a	230
4p
	16a	6a	24	4no	4
	20a	7a	110	4nc
	25a	9a	230	2no + 2nc 3no + 1nc
	32a	12a	24	4no	6
	40a	18a	110	4nc
	63a	25a	230	2no + 2nc 3no + 1nc
	100a	_	24	4no	12
			110
			230

Firafoka lehibe

Matetika ireo mpifaninana ao an-tokantrano dia misy ireto manaraka ireto:

Rafitra fifandraisana: ao anatin'izany ny fifandraisana lehibe sy ny fifandraisana fanampiny. Ny fifandraisana lehibe dia ampiasaina hanodinana sy handrava ny faribolana lehibe, izay matetika misy voamarina lehibe kokoa; Ny fifandraisana fanampiny dia ampiasaina hanodinana sy handrava ny fizaran-dàlana mifehy, izay misy voamarina kely kokoa.

Rafitra elektromagnetika: misy vy vy, fitaovam-piadiana ary coil. Rehefa maimbo ny coil, ny fotony dia miteraka saha magnetika izay manintona ny fitaovam-piadiana ary manidy ny fifandraisana; Rehefa manome hery ny coil, ny saha magnetika dia nanjavona, navotsotra ny fitaovam-piadiana ary tapaka ny fifandraisana.

Fitaovana famonoana arc: nampiasaina hamongorana ny ARC rehefa tapaka ny fifandraisana, misoroka ny ARC tsy hanimba ny fifandraisana.

Shell sy Fitaovana: Ny akorandriaka dia ampiasaina hiarovana ny singa anatiny amin'ny herin'ny tontolo iainana; Ny Accessories dia ahitana ny fonon-kofehy, ny terminals, sns, izay ampiasaina amin'ny fanatanterahana ny fametrahana sy ny fitarihana ilay rariny.

Fitsipiky ny fandidiana

Ny fitsipiky ny fiasa ao an-tokantrano AC ao an-tokantrano dia mifototra amin'ny fitsipiky ny fampidirana elektromagnetika. Rehefa maimbo ny coil, ny fotony vy dia miteraka saha magnetika izay manintona ny fitaovam-piadiana ary manidy ny fifandraisana; Rehefa manome hery ny coil, ny saha magnetika dia nanjavona, navotsotra ny fitaovam-piadiana ary tapaka ny fifandraisana. Amin'ny fifehezana ny herim-po sy ny herin'ny fanavotana ny coil, ny fifehezana lavitra sy ny fiarovana ny fizaram-pianakaviana dia azo tanterahina.

Ny tarehimarika ara-teknika

Ny tarehimarika ara-teknika lehibe indrindra ao an-tokantrano AC ao an-tokantrano dia misy ny volavolan-dalàna, voamarina ao amin'ny isa ankehitriny, matetika, mampifandray ary mampifanaraka sy manitsakitsaka azy. Ny fisafidianana ireo tarehin-javatra ireo dia tokony hofehezina arakaraka ny toe-javatra misy ny faritra misy ny fizaran-tokantrano mba hiantohana ny fandidiana mahazatra sy ny fampiasana azo antoka amin'ilay mpikasika.

Ny volavolan-kevitra momba ny isa: manondro ny haavon'ny volavolan-dalàna rehefa miasa ny fomba mahazatra.

Voamarina ankehitriny: manondro ny ambony indrindra izay mety hiatrika ilay rohy mandritra ny fotoana maharitra eo ambanin'ny volavolan-dalàna.

Fisainana matetika: ny fatran'ny famatsiana herinaratra rehefa miasa ny ara-dalàna.

Mampifandray sy manafoana ny fahaiza-manao: Ny farany indrindra dia afaka mampifandray tsara sy manapaka eo ambanin'ny fepetra voafaritra ny mpifanandrina.
