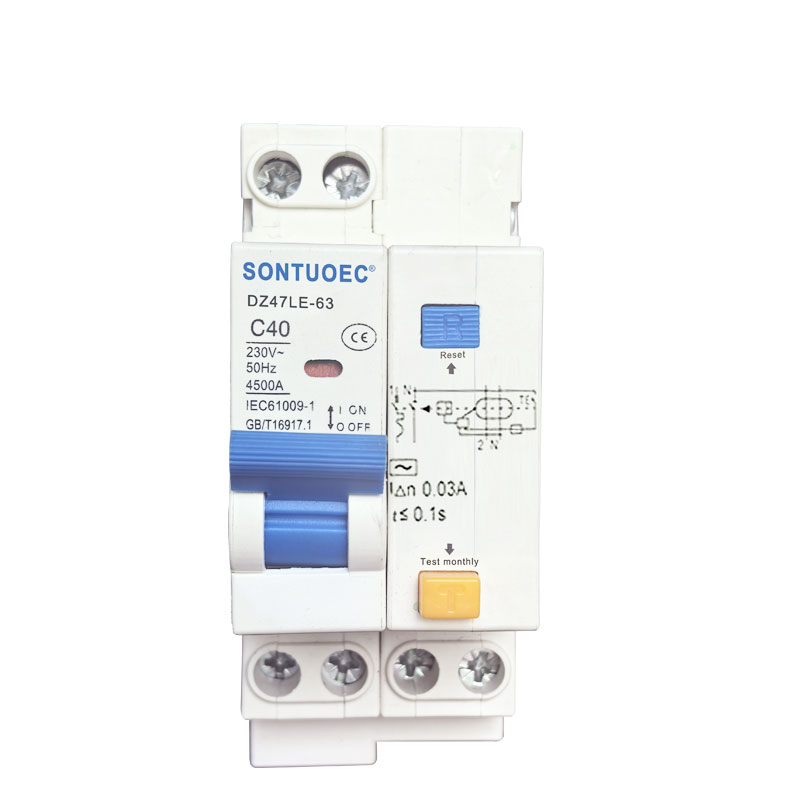

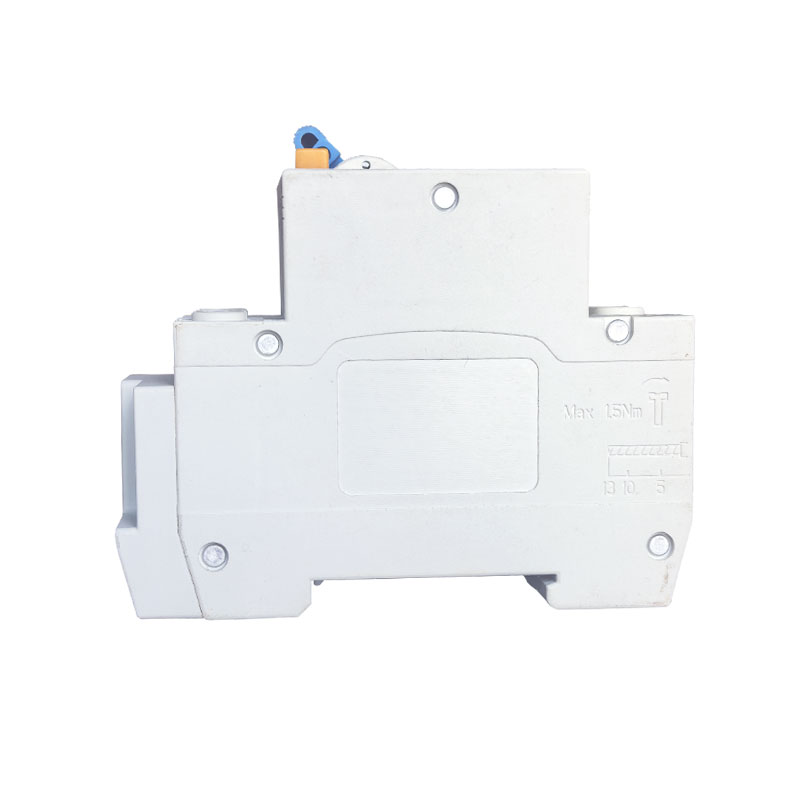

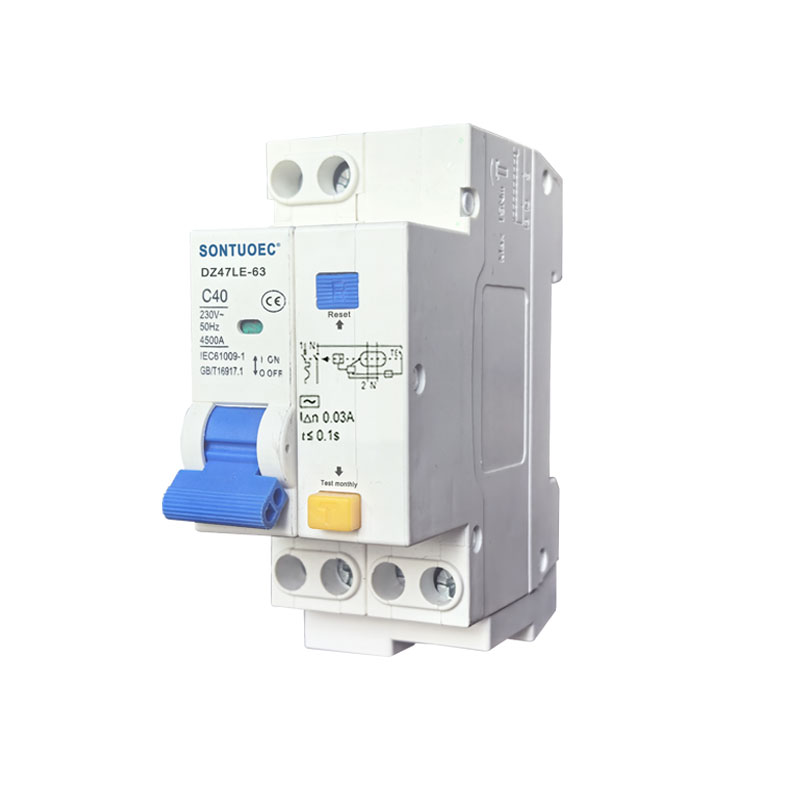

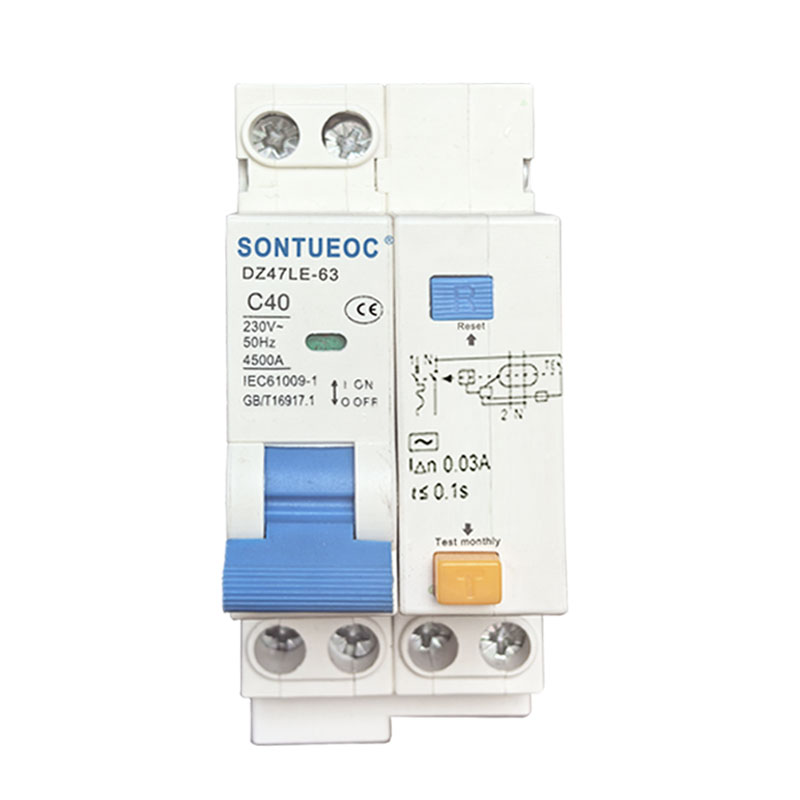

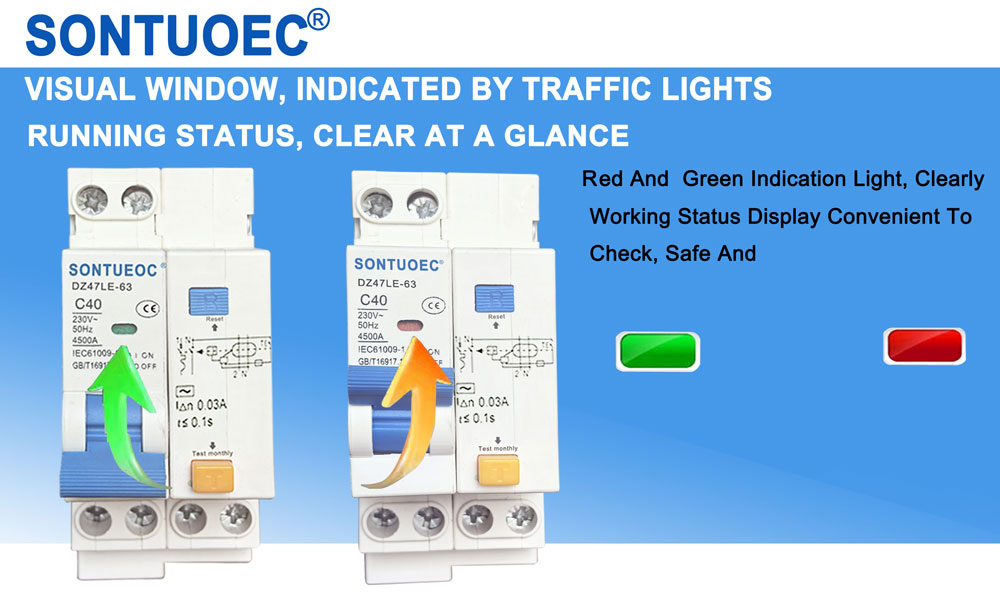

Dz47le-63 RCBO Series Leakage Current Circuit Breaker

SONTUOEC dia iray amin'ireo Sinoa mpamatsy / mpanamboatra manokana amin'ny famokarana fitaovana elektrônika kely isan-karazany.DZ47LE azo ampiharina amin'ny tsipika AC 50/60Hz naoty 230V ho an'ny tokana tokana roa tariby, 2 pole na 3 4 pole ho an'ny 4. 4 polo ary naoty izao hatramin’ny 63A. Afaka miaro ny tsipika sy ny motera amin'ny enta-mavesatra sy ny circuit fohy izy io ary azo ampiasaina amin'ny fiovan'ny tsipika tsy fahita matetika sy ny fanombohana maotera tsy matetika. Mifanaraka amin'ny fenitry ny IEC61009.1.

MODELY:DZ47LE-63

Alefaso ny fanontaniana

Mombamomba ny vokatra

Parameter ara-teknika:

Volavolan-dalàna (V)	Naoty amin'izao fotoana izao ny tranga Inm(A)	Poloney	Neutra	Naoty CurrentIn(A)	Fahaizana manapaka ny fihodinana fohy naoty Icu(KA)		Voafaritry ny leakage mipaka amin'izao fotoana izao	Naoty ankehitriny tsy tapaka ankehitriny (mA)
Volavolan-dalàna (V)	Naoty amin'izao fotoana izao ny tranga Inm(A)	Poloney	Linel	Naoty CurrentIn(A)	Fahafahana manapaka Icu(KA)	Kosy	(mA))	Naoty ankehitriny tsy tapaka ankehitriny (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100.300	50,150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

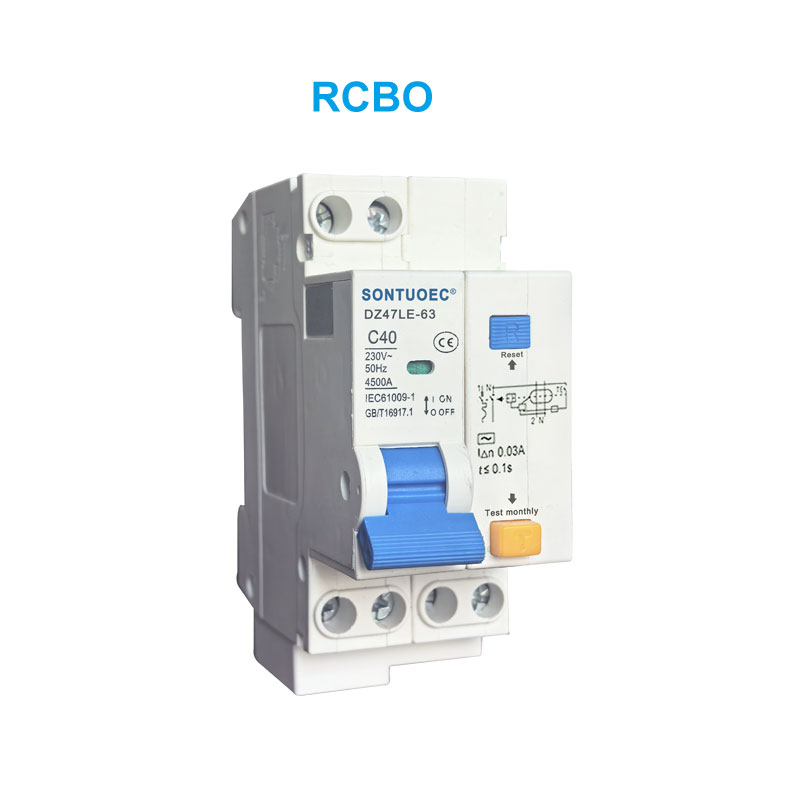

DZ47LE Residual Current Operated Circuit Breaker miaraka amin'ny fiarovana mahery vaika (Elektronika):

1. Fampiharana

Fiarovana ny mpiasa sy ny afo

Fiarovana tariby sy tsipika amin'ny enta-mavesatra be loatra sy ny fatorana fohy

2. Fitsipika ankapobeny amin'ny fisafidianana RCBO:

a.Amin'izao fotoana izao sisa miasa

Ao amin'ny ≤ 30 mA: fiarovana fanampiny amin'ny trangan'ny fifandraisana mivantana Amin'ny ≤300 mA: fiarovana amin'ny afo misoroka raha misy rivo-doza amin'ny tany

b. Kilasy mitsangatsangana

Kilasy AC - Miantoka ny fahatapahan-jiro ho an'ny tondra-drano sinusoidaly, na apetraka haingana izy ireo na mitombo tsikelikely.

c. Fiolanana mitsangatsangana

C curve (5-10 In) fiarovana sy fanaraha-maso ny circuits amin'ny overloads sy ny short-circuit; fiarovana ho an'ny enta-mavesatra resistive sy inductive miaraka amin'ny fisondrotana ambany.

D curve (10-14 In) fiarovana sy fanaraha-maso ny circuit amin'ny enta-mavesatra be loatra sy ny fatorana fohy; fiarovana ho an'ny fizaran-tany izay mamatsy enta-mavesatra amin'ny fisondrotana avo amin'ny fanakatonana ny faritra (mpanova LV/LV, jiro simba).
