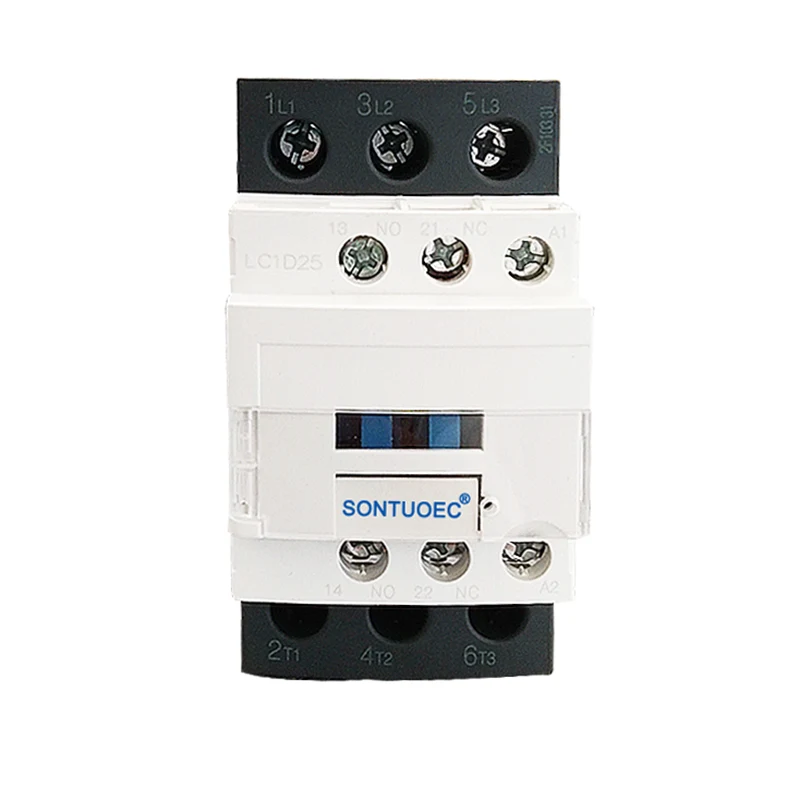

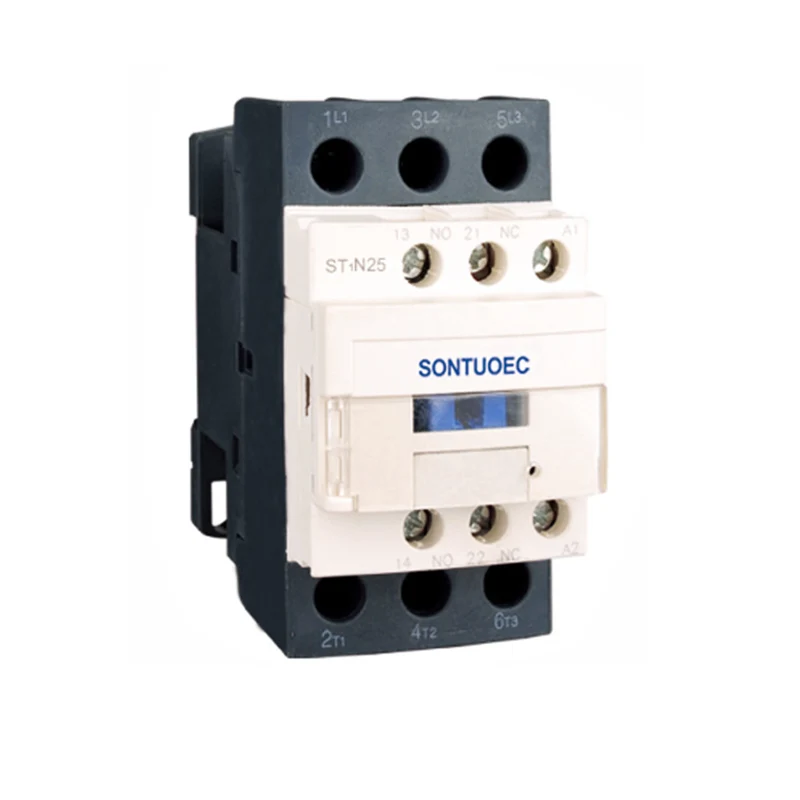

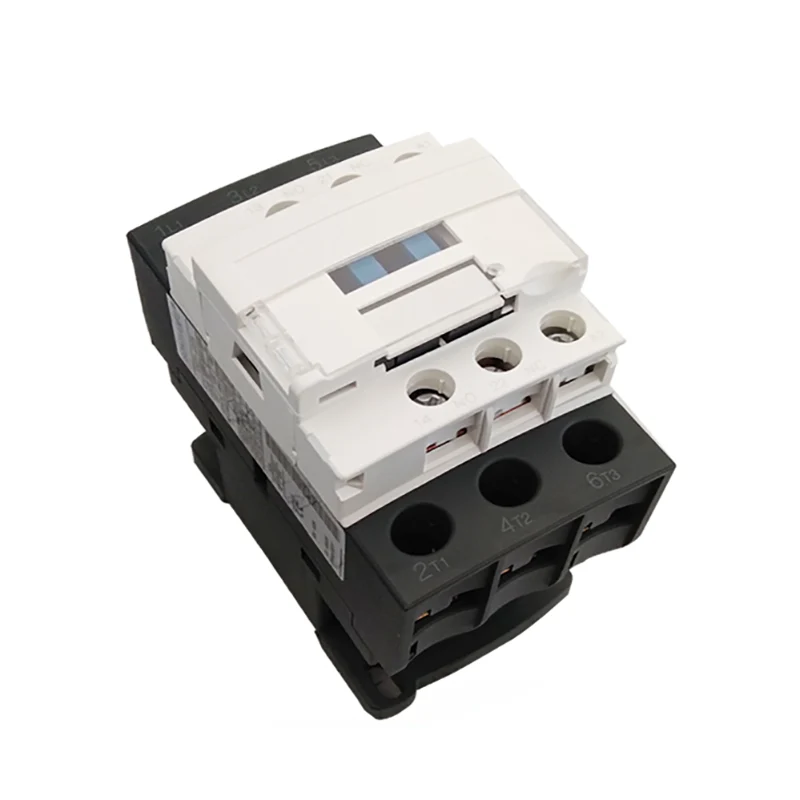

Cjx2 3p 25a ac contactor

CJX2 3P 25A AC Contactor dia mety amin'ny fampifandraisana sy ny fanakanana ny faritra manodidina ny halavirana lavitra, ary koa ny fanatrarana matetika sy ny fifehezana ny mpitrandraka AC. Ankoatr'izany, dia azo ampiasaina amin'ny famerenana ny thermal amin'ny fomba mafana mba hamoronana starter elektromagnetika mba hiarovana ny faribolana izay mety hitranga ny fihoaram-pefy.

MODELY:ST1N

Alefaso ny fanontaniana

Mombamomba ny vokatra

Type		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	St1n-65	ST1N-80	St1n-95
Niasa ny asa ankehitriny (A)	AC3	9	12	18	25	32	40	50	65	80	95
Niasa ny asa ankehitriny (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Ny salanisan'ny standardpower amin'ny 3-dingana Motors 50 / 60hz Incategory Ac-3	220 / 230v	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400v	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500v	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690v	5.5	7.5	10	15	18.5	30	33	37	45	55
Ny hafanana azo antoka (a)		20	20	32	40	50	60	80	80	125	125
Fiainana elektrika	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
Fiainana elektrika	AC4 (X104)	20	20	20	20	20	15	15	15	10	10
Fiainana mekanika (X104)		1000	1000	1000	1000	800	800	800	800	600	600
Isan'ny fifandraisana	3P + no					3P + NC + NO
Isan'ny fifandraisana	3P + NC					3P + NC + NO

Endri-javatra struktural

Famolavolana fiarovana: CJX2 3P 25A Ac Contactor dia mandray ny firafitra miaro, izay aseho amin'ny alàlan'ny volume kely, ny lanjany maivana, ny lanjan'ny herinaratra sy ny fiainana lava.

Ny firafitry ny hetsika mivantana: Ny firafitry ny hetsika dia mihetsika mivantana ary ny fifandraisana dia avo roa heny, izay manatsara ny fahatokisana sy ny fiarovana ny fifandraisana.

Vondrona fifandraisana mpanampy amin'ny fanakanana: vondrona fifandraisana mpanampy, ny fanemorana ny rivotra, ny mekanika an-tsehatra ary ny singa hafa dia azo ampiana araka ny filan'ny mpampiasa, ny contactor amin'ny fotoana fohy, kintana azo averina, Star-Delta Starter ary ireo vokatra andian-tsarimihetsika.

Ny tarehimarika ara-teknika

Ny tarehimarika ara-teknika lehibe indrindra amin'ny CJX2 (St1n) Series Ac dia misy:

Vola azo antoka: ao anatin'izany ny 36v, 110v, 120V, 127V, 220V, 380V ary ambaratonga hafa mba hanatanterahana ny filàn'ny rafitra herinaratra samihafa.

Voamarina izao: Araka ny modely samihafa, ny isa nomerika ankehitriny avy amin'ny 9a ka hatramin'ny 95a.

Voltage: Ny volon-koditra AC dia ahitana ny 24v, 36v, 48v, 110V, 220V, faha-380v, sns

Fiainana mekanika sy elektrika: Ny fiainana mekanika dia mety hahatratra ny fotoana an-tapitrisany, ary ny fiainana elektrika dia avo ihany koa, izay miantoka ny fiasan'ny fotoana maharitra mandritra ny fotoana maharitra.

Fametrahana sy fikojakojana

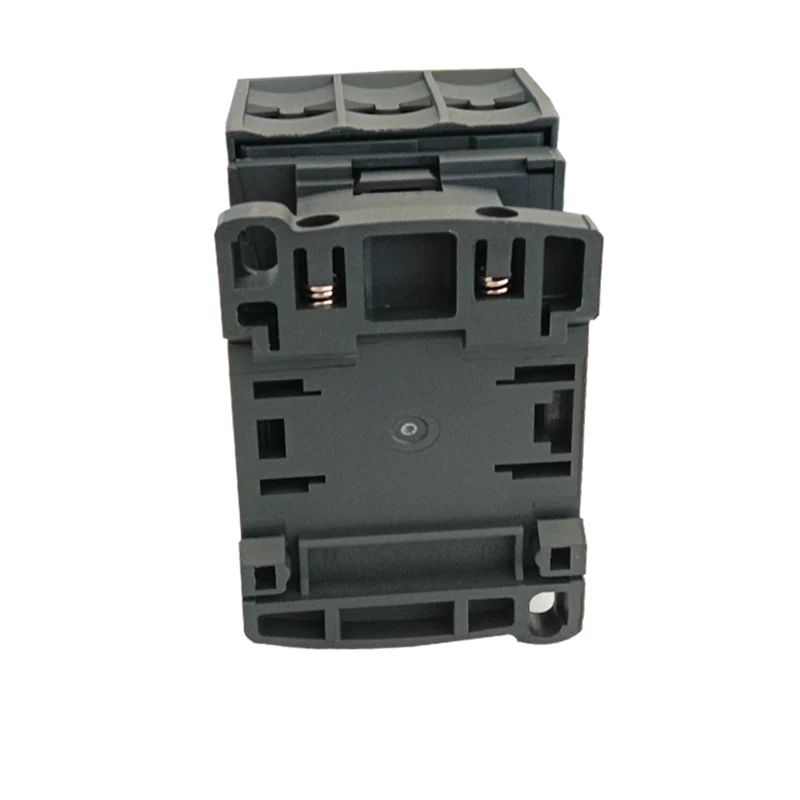

Fametrahana: CJX2 Type Ac dia azo apetraka miaraka amin'ny screws roa na mari-pamantarana (na 75mm), izay mety sy haingana ary haingana. Ny angon-drakitra ara-teknika ilaina dia tokony hojerena alohan'ny fametrahana mba hahazoana antoka ny fanarahana ny fepetra fametrahana.

Fikojakojana: Ny faritra rehetra amin'ny vokatra dia tokony hazavaina tsy tapaka mandritra ny fampiasana, ny fitakiana ny faritra azo esorina dia tsy miraikitra ary tsy mivadika ny fasteners. Raha misy fahasimbana dia tokony hosoloina ara-potoana mba hiantohana ny fandidiana ara-dalàna ny mpandraharaha.

CJX2 3P 25A AC Contactor
