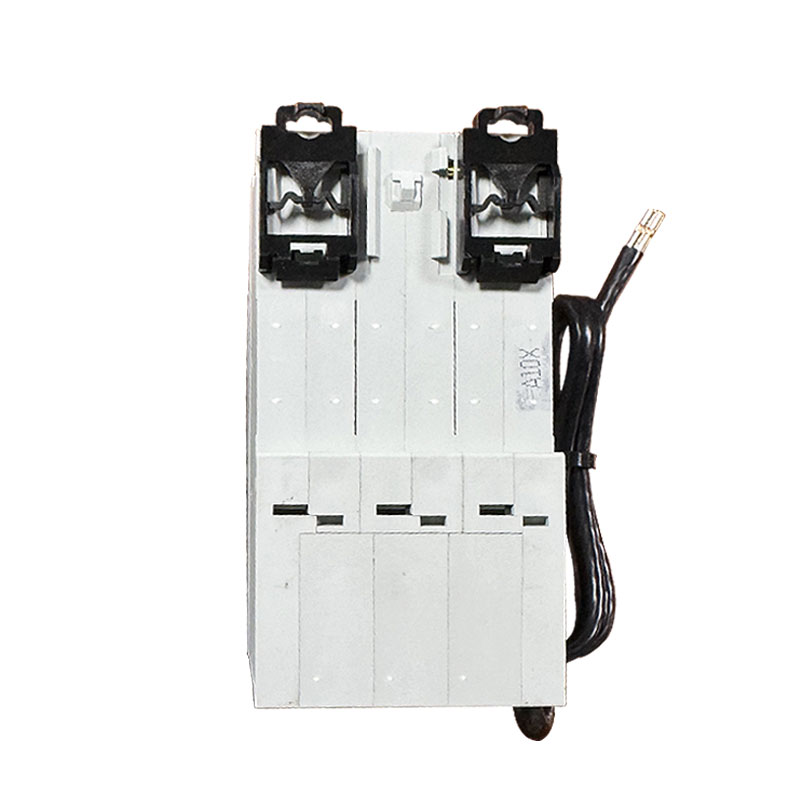

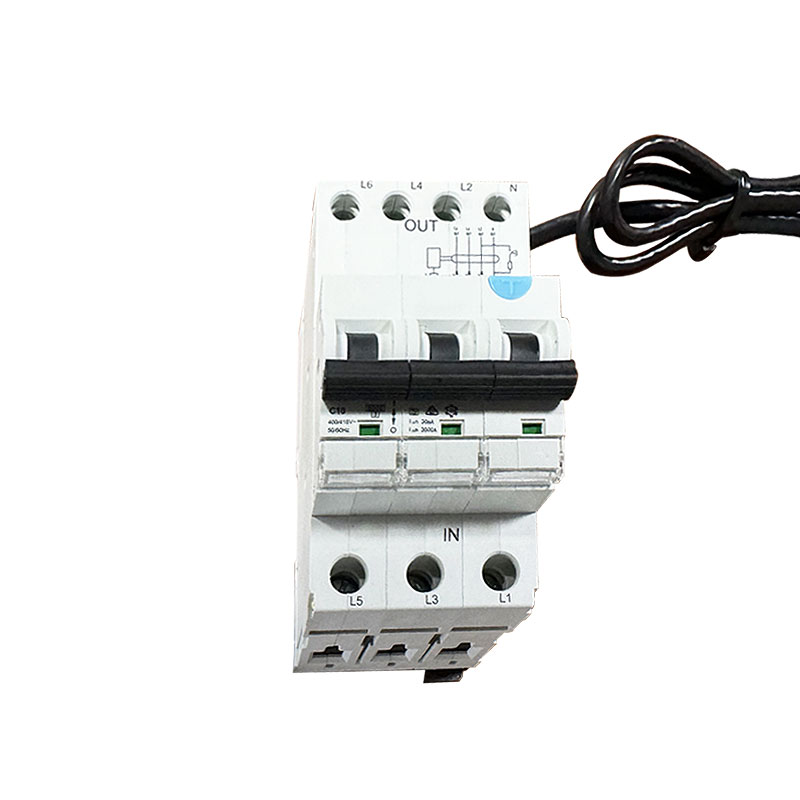

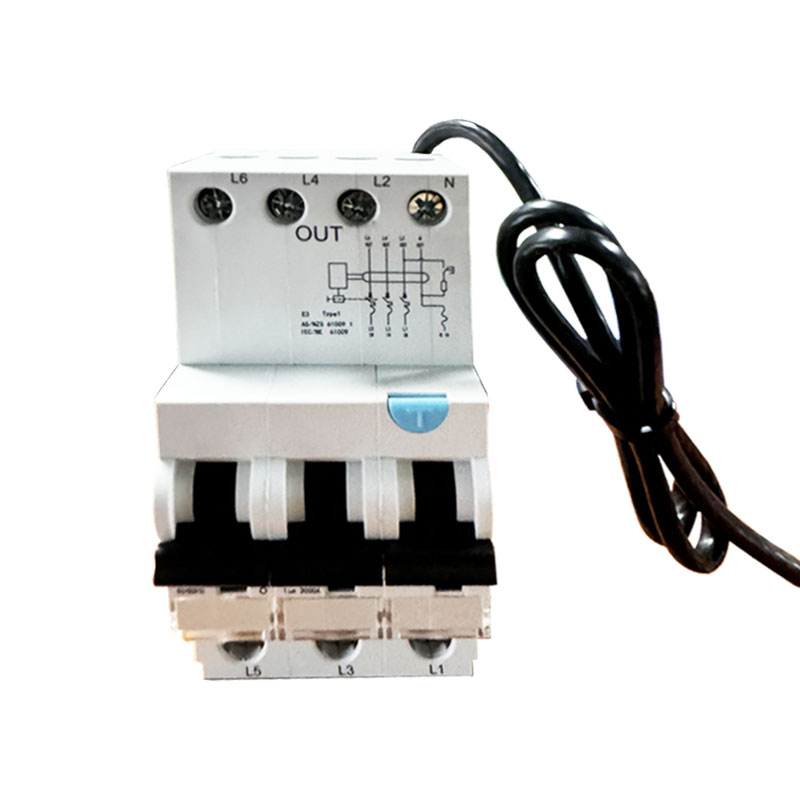

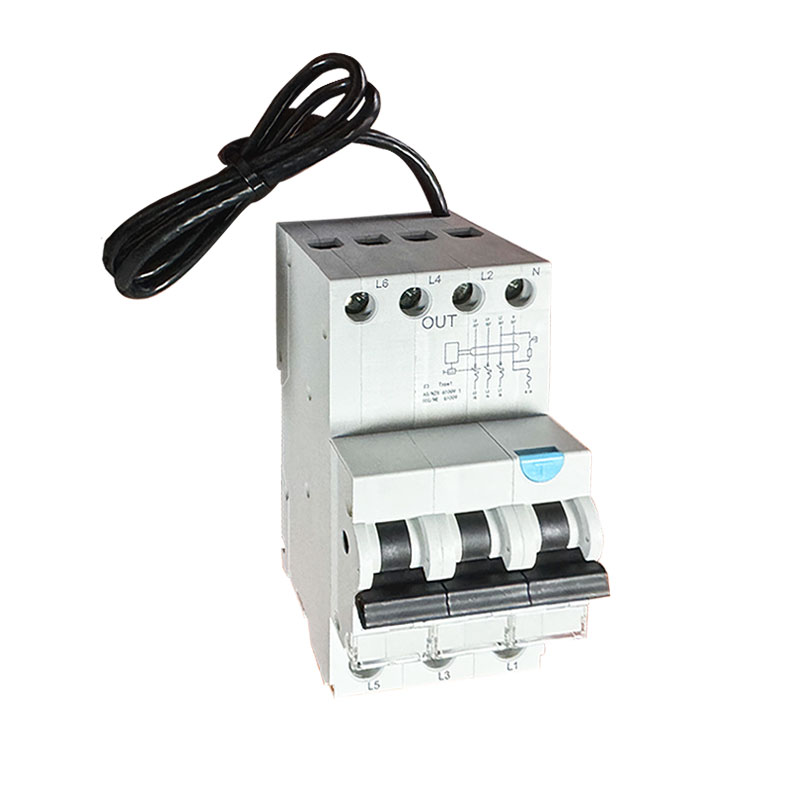

6ka 3p+N Leakage Circuit Breaker a (AC) karazana RCBO misy tariby

SONTUOEC dia iray amin'ireo mpamatsy / mpanamboatra sinoa manokana amin'ny famokarana fitaovana elektrika kely isan-karazany 6ka 3P + N Leakage Circuit Breaker a (AC) Type RCBO miaraka amin'ny Cable dia ampiasaina indrindra amin'ny AC 50Hz (60Hz), volavolan-dalàna 110 / 220V, 120 / 240V, rafitra fizarana farany ambany 40A amin'izao fotoana izao. RCBO STRO3-40L dia mitovy amin'ny MCB + RCD asa; Izy io dia ampiasaina amin'ny fiarovana ny taratra elektrika sy ny fiarovana amin'ny fifandraisana ankolaka amin'ny olona, ny fiarovana ny fitaovana elektrika rehefa mihoatra ny sanda voatondro ny vatan'olombelona mikasika ny herinaratra na ny tambajotra elektrika, ary ny fiarovana ny enta-mavesatra sy ny circuit fohy.

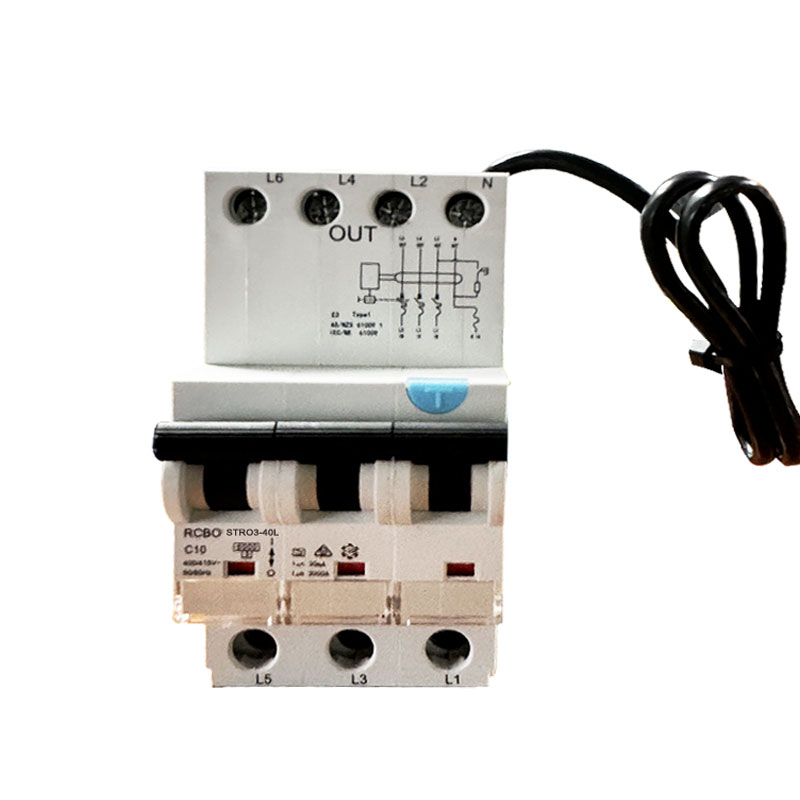

MODELY:STRO3-40L

Alefaso ny fanontaniana

Mombamomba ny vokatra

Data ara-teknika:

Sandard

IEC/EN61009-1

Toetra elektrônika

Type (onja tsapa ny endriky ny fivoahan'ny tany)

Electro-magnetika karazana

Naoty ankehitriny In

A, AC

Poloney

(1P+N)

Volavolan'ny naoty

110/220,120V

Naoty amin'izao fotoana izao:

6,10,16,20,25,32,40A

Ny fahatsapan-tena nomena isa I△n

0.01,0.03,0.1

Volavolan'ny insulation Ui

500

Fanamboarana sisa tavela ary

500

fahatapahana I△m

Current circuit I△c

6000

Vidin'ny SCPD

6000, 10000A

BitmapBitmapBitmapBitmap

Frequency naoty

50/60

Diplaoma fandotoana

Toetra mekanika

elektrika fiainana

4000

Fiainana mekanika

4000

Degree fiarovana

IP20

Temperature ambient

ºC

-5~+40(Fampiharana manokana azafady jereo fanitsiana ny fanonerana ny maripana)

(miaraka amin'ny salan'isa isan'andro ≤35ºC)

mari-pana fitahirizana

ºC

-25~+70

Fametrahana

Terminal karazana fifandraisana

Cable/U-karazana busbar/karazana pin

Haben'ny terminal ambony/ambany ho an'ny tariby

MG²

AWG

18-5

Haben'ny terminal ambony/ambany ho an'ny busbar

MG²

AWG

18-5

Torque fanamafisana

N^*m

In-lbs

fitomboan'ny

On DIN rail EN 60715 (35mm) amin'ny alàlan'ny fitaovana clip haingana

fifandraisana

Avy amin'ny ambony sy ambany

Endri-javatra lehibe sy fiasa

Fiarovana amin'izao fotoana izao: Rehefa tonga amin'ny sanda efa nomanina ny cours sisa tavela (izany hoe, leakage current) ao amin'ny circuit, dia afaka mihetsika haingana ny RCBO mba hanapaka ny circuit, ka misoroka ny lozam-pifamoivoizana sy ny afo elektrika.

Fiarovana ny enta-mavesatra: Rehefa mihoatra ny laharana RCBO ny zotra ao amin'ny faritra, dia afaka manapaka ny faritra ao anatin'ny fe-potoana voafaritra izy, ka misoroka ny fahasimban'ny faritra na ny lozam-pifamoivoizana vokatry ny enta-mavesatra.

Fiarovana amin'ny fatorana fohy: Rehefa misy fatorana fohy mitranga ao amin'ny faritra, ny RCBO dia afaka mihetsika haingana hanapaka ny zotra fohy ary miaro ny fiarovana ny faritra sy ny fitaovana.

Toetran'ny famoahana karazana B: Araka ny voalaza etsy ambony, ny RCBO karazana B dia mety indrindra ho an'ny entana izay tsy saro-pady amin'ny enta-mavesatra eo noho eo, fa saro-pady amin'ny enta-mavesatra maharitra.

Fampiharana Scenarios

6ka 3p+N Leakage Circuit Breaker a (AC) karazana RCBO misy tariby dia ampiasaina betsaka amin'ny toerana ilana karazana fiarovana ny faritra, indrindra fa ireo faritra mampiasa entana manana fepetra manokana momba ny toetran'ny enta-mavesatra be loatra. Ohatra:

Trano fonenana sy trano fivarotana: ampiasaina amin'ny fiarovana ny jiro, ny socket circuit, sns. mba hiantohana ny fiarovana manokana sy ny fiarovana ny fitaovana.

Toerana indostrialy: ho fiarovana ny fitaovana indostrialy isan-karazany, toy ny fanafanana fanoherana, jiro incandescent, sns., mba hisorohana ny fahasimban'ny fitaovana na ny lozam-pifamoivoizana vokatry ny enta-mavesatra na ny fivoahana.

Fambolena sy fambolena: ampiasaina amin'ny fiarovana ny fitaovam-pambolena toy ny trano fonenana, ny rafitra fanondrahana, sns., mba hiantohana ny fiasan'ny fitaovana sy ny fiarovana ny mpiasa.

Fiarovana sy fikojakojana

Fifantenana marina amin'ny zotra misy naoty: Rehefa misafidy 6ka 3p+N Leakage Circuit Breaker a (AC) karazana RCBO miaraka amin'ny Cable, dia tokony hofantenana ny sanda misy naoty mifanaraka amin'izany, mifototra amin'ny zotra misy naoty sy ny toetran'ny entana.

Fanaraha-maso sy fikojakojana tsindraindray: Tsidiho tsindraindray sy tehirizo ny RCBO mba hahazoana antoka fa miasa amin'ny fomba azo antoka izy io, tariby azo antoka ary tsy misy fahasimbana na harafesina.

Ialao ny asa diso: Rehefa mametraka sy mampiasa, dia tokony hotandremana mba hisorohana ny fametrahana ny RCBO amin'ny tontolo mety ho tratry ny fanelingelenana mba hisorohana ny asa diso.

Fikarakarana ara-potoana ny lesoka: Rehefa tsy mahomby na miasa ny RCBO, dia tokony ho fantatra ny antony ary tokony hatao ara-potoana ny famahana olana mba hiantohana ny fiasan'ny circuit.
