2p rcbo b type

2p rcbo b dia mpikomy roa sisa tavela amin'ny fiarovana ny restidra Ny karazana "mazàna dia manondro karazana iray na fanondroana ny mpizahatany manokana, izay mety hampiditra ny toetoetran'ny fandidiana, ny isa-isa, ny volavolan-dalàna ary ny tarehimarika hafa amin'ny breaker.

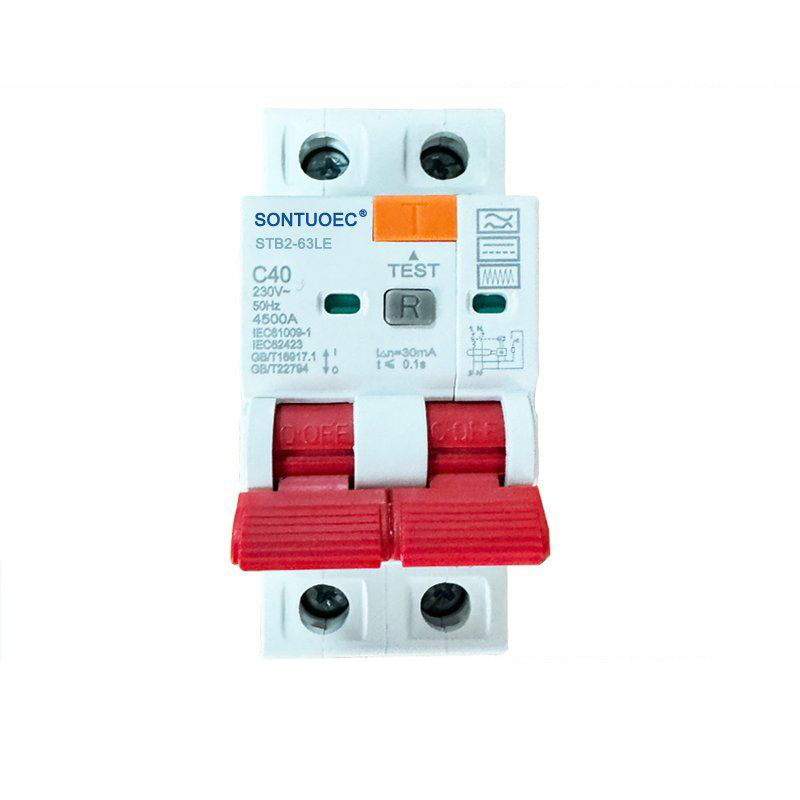

MODELY:STB2-63LE

Alefaso ny fanontaniana

Mombamomba ny vokatra

	Malagasy	Unit	Iec / en 61009-1 sy iec / en62423
herinaratra Toetoetra	Mode		Karazana elektronika
	Karazana (endrika onjan'ny tany Sahirana ny lesoka)		B
	Ny famotsorana thermo-magnetic toetra		B, c, d
	Nomena ln ankehitriny	A	610.16,000,0028222332,32,40; 63,80a
	Poloney	P	1p + n, 3p + n
	Voltage Ue	V	Ac 230, 400
	Ny fahatsapan-tena dia i △ n	A	0.01, 0,03, 0.1, 0.3, 0.5
	Famoronana sy fanimbana fahaiza-manao l △ m	A	500
	KORA FOTSINY VOLA-TRANO FOTOTRA	A	6000
	Fandresena fotoana eo ambany i △ n	S	≤0.1
	Standedge matetika	HZ	50/60
	Nomery indulsewithstand Voltage (1.2 / 50) UIMP	V	4000
	Diselectric test Voltage ao amin'ny ind.freq ho an'ny 1min	kv	2
	Voltage Insulation UI	V	250
	Degree diplaoma		2
Mekanika Toetoetra	Fiainana elektrika		4000
	Fiainana mekanika		10000
	Famantarana ny fanondro ankehitriny		ENY
	Ny mari-pahaizana fiarovana		IP20
	Hafanana ambient (Miaraka amin'ny salan'isa isan'andro	ºc	-5 ~ + 40 (fampiharana manokana azafady mba jerena Fanitsiana ny mari-pana amin'ny mari-pana)
	Ny hafanana fitahirizana	ºc	-25 ~ + 70
Fametrahana	Karazana fifandraisana terminal		Tariby / pin-karazana busbar / u-karazana Busbar
	Terminal habe ambony / ambany tariby	MM2	25
	Terminal habe ambony / ambany tariby	AWG	18-5
	Terminal habe ambony / ambany Busbar	MM2	25
	Terminal habe ambony / ambany Busbar	AWG	18-3
	fitomboan'ny		Amin'ny din rail en 60715 (35mm) amin'ny alàlan'ny amin'ny fitaovana fifadian-kanina haingana
	fifandraisana		Avy any ambony

Endri-javatra lehibe sy tarehimarika

Ny toetran'ny hetsika: Ny karazana 2P 4P RCBO B dia manana fiasa fiarovana ankehitriny (i.e. Leakage amin'izao fotoana izao) ao amin'ny faritra dia mahatratra ny sandan'ny pretra, ny mpizahatany dia hanao zavatra haingana hanapahana ny lozam-pifamoivoizana sy ny doro herinaratra.

Voamarina izao: Miankina amin'ny modely sy ny fomba manokana, ny karazana voamarina ankehitriny dia mety miovaova, fa matetika dia misy fepetra isan-karazany toy ny 6a, 10a, 32a, 20a, 50a, 63a, 80a, ary ny sisa.

Vola azo antoka: Ny karazana 2P RCBO B dia mitovy amin'ny 240V AC ho an'ny tontolo elektrika an-trano sy ara-barotra.

Matetika ny fatrany: ny fatran'ny fanoratana ny fizarazarana ity dia mazàna 50 / 60hz, izay mifanentana amin'ny fatran'ny famatsiana herinaratra ao amin'ny ankamaroan'ny firenena sy ny faritra.

Ny karazana fizaran-tany fohy fohy: Ny karazana 2P 4p RCBO B dia manana ny fahaiza-manao faribolana fohy fohy, toy ny 6ka na 10ka, izay mahavita manandoka ny korontana be dia be tsy misy fahasimbana raha misy lesoka kely.

Ny hetsika fihenam-bidy Loza: Ny hetsika fanodikodinam-bokatra eto amin'ity fizaran-tany ity dia mazàna 30Ma na latsaka, izay mahafeno ny fepetra takian'ny Vaomieram-barotra iraisam-pirenena (IEC) ary ny fenitry ny firenena mifandraika, ary afaka miaro ny filaminana manokana.

Ny RCBO dia ampiasaina amin'ny AC 50hz (60hz), volavolan-dalàna ao amin'ny Voltage 230 / 400v, voamariky ny rafitra 6a sy ambany 40 hafa. Ny RCBO dia mitovy amin'ny fiasa McB + RCD; Izy io dia ampiasaina amin'ny fiarovana ny herinaratra sy ny fiarovana ny fifandraisana amin'ny herinaratra, ny fiarovana ny herin'ny herinaratra, raha toa ny vatan'olombelona mampihetsi-po ny herinaratra na ny tamba-jotra elektrika dia mihoatra ny sanda sy ny fiarovana sy ny faritra misy ny faritra misy ny faritra misy ny faritra misy ny faritra sy ny fizaran-tany. Izy io dia mety ho mpandraharaha tsy mahazatra amin'ny fizaran-tany, izay ampiasaina amin'ny distrika fonenana sy ara-barotra. Mifanaraka amin'ny fenitra iec61009-1.

Fampiharana sy fametrahana

Fampiharana: karazana 2p 4p rcbo b dia mety amin'ny fiarovana ny faribolana fizarana herinaratra izay mitaky ny fifehezana miaraka amin'ny tariby sy ny tariby zero, toy ny jiro, ny faladiany ary ny fizaran-tany amin'ny trano an-trano, ara-barotra ary ny toerana hafa.

Fametrahana: Ny breaker breaker dia mazàna mampiditra simetrika ny simetrika sy ny fametahana an-dàlam-boninkazo, izay mety amin'ny fametrahana haingana sy fanesorana ny boaty fizarana na ny fanesorana ny boaty na ny kabinetra fizarana.

Wiring: 2p 4p rcbo B dia mora ampiasaina amin'ny wiring ary afaka mifandray amin'ny tariby telo-dingana telo, tariby misy tariby telo na telo-telo. Rehefa mirehitra, dia miantoka fa ny afo, ny tariby zero sy ny tany dia mifamatotra tsara mba hialana amin'ny risika amin'ny herin'ny herinaratra sy elektrika.
